Mis on hõbejoodise kontakt?
Hõbejoodise kontakt koosneb juhtivast alusest ja hõbe-sulamist kontaktpinnast, mis on ühendatud kõvajoodisjootmise teel, kus kontaktpind toimib lülitusliidesena ja alus tagab mehaanilise ühenduse kanduri, klemmi või juhtiva elemendiga. Hõbeda-sulamist tööpind on paigutatud voolu-kandvasse lülituspunkti ja selle materjali koostist saab valida nii, et see vastaks valmisrelee, kontaktori või lülitikoostu elektrilisele koormusele, lülitussagedusele ja nõutavatele takistusomadustele.

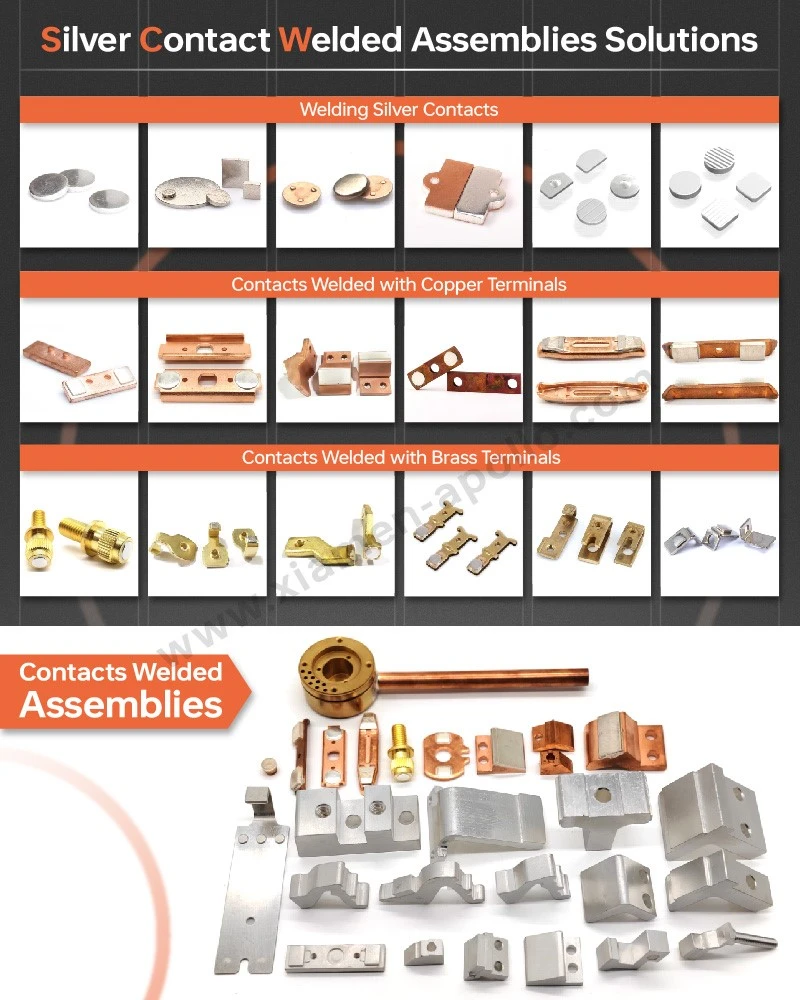

Jootepiirkond moodustab nii mehaanilise kui ka elektrilise ülemineku Button Silver Contacts materjali ja juhtiva aluse vahel, mis nõuab korralikku jootevoolu ja niisutamist, et vältida mittetäielikku ühendamist, liigseid tühimikke või kohalikke katkestusi. Neid kontakte saab valmistada erineva geomeetriaga integreerimiseks releekontaktidesse, kontaktorisõlmedesse, kaitselülitite mehhanismidesse ja muudesse lülituskomponentidesse. Lõplikud mõõtmed, ühendusala ja alusmetallist konfiguratsioon on määratletud vastavalt kliendi tehnilistele joonistele.
Hõbejootmiskontaktide materjalivalik
Hõbeda sulami pealispinna koostis

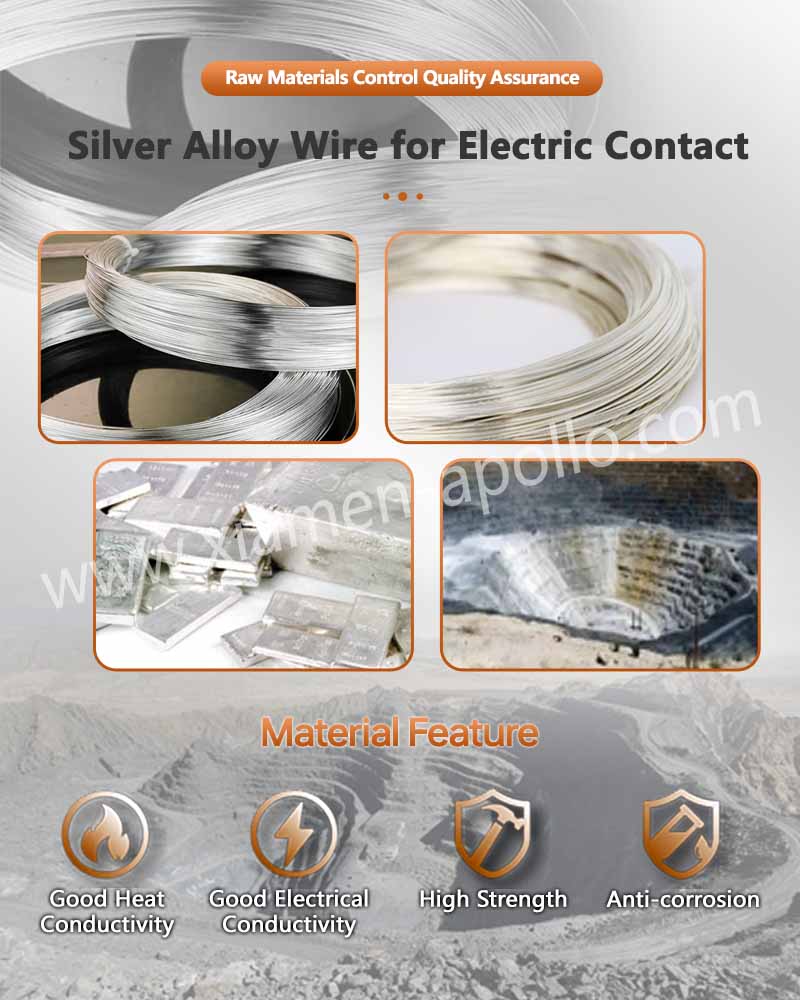

Silver Brazing Products kiht kasutab kontrollitud hõbedapõhiseid kahe- või kolmekomponentseid sulameid, sealhulgas AgSnO₂ (88/12), AgCdO (10/15) või AgCuO, mis on valitud spetsiaalselt kaare kustutusvõime ja madala kontaktikindluse tasakaalustamiseks rasketes tööstuslikes keskkondades.
Vasest substraadi alusmaterjalid
Alussubstraadid on stantsitud hapnikuvabast elektroonilisest vasest või kõrge juhtivusega messingist, mis tagab vajaliku mehaanilise jäikuse tugevate vooluteede toetamiseks, säilitades samal ajal konstruktsiooni terviklikkuse püsiva soojuspaisumise korral.
OEM-i kohandamine ja vastupidavusjootmise hõbekontakti kvaliteedikontroll
Joonistus{0}}põhine tootmine
Kohandatud hõbeda jootekontaktid toodetakse kliendi jooniste põhjal, mis määratlevad kontakti mõõtmed, aluse geomeetria, ühendusala ja nõutavad tolerantsid. CAD-andmeid saab kasutada esialgse tehnilise viitena enne proovide valmistamist.
Materjali jälgitavus
Materjali klass tuleks registreerida tootmispartii suhtes, kui jälgitavus on nõutav, eriti hõbekaadmiumoksiidi kontaktide puhul. See on eriti oluline, kui kontaktsulamit, mitteväärismetalli või kõvajoodismaterjali reguleerib originaalseadmete tootja spetsifikatsioon.
Jootmisprotsessi juhtimine

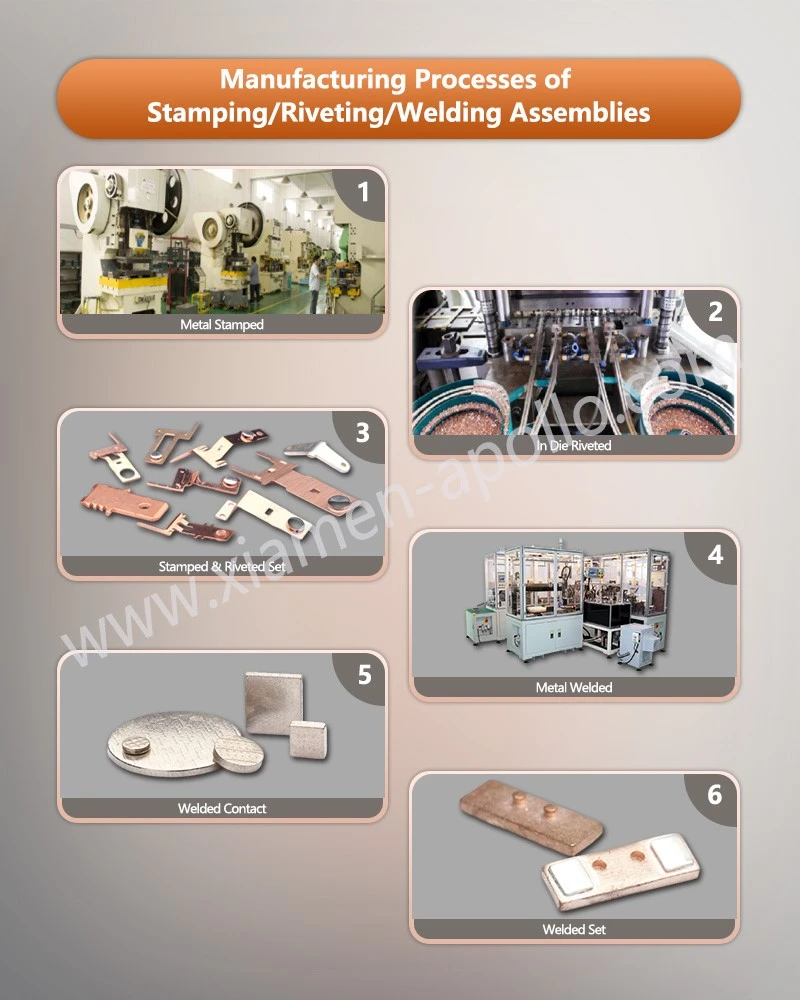

Tootmise juhtimine keskendub komponentide positsioneerimisele, joote jaotamisele, küttetingimustele, märgumisele ja joodetud komposiitneetide elektrikontaktide moodustamisele. Need parameetrid mõjutavad otseselt valmis elektrilist ja mehaanilist liidest.
Kvaliteedijuhtimine
Lähteleht tuvastab ISO 9001:2015 sertifikaadi ja väidab, et kvaliteedijuhtimine hõlmab AgCdO Contacts materjalide hankimist, tootmist ja tarnimist. RoHS ja REACH nõudeid saab täita vastavalt kliendi projekti spetsifikatsioonile.
Korduma kippuvad küsimused kontaktidega keevitamise kohta
Kuidas takistab kõvajoodisjootmise protsess Silver Brazing Contacts vasest aluspinnast eraldumist?
+
-
Kontrollitud induktsioonjoodisjootmine sulatab hõbedapõhise täitemetalli kaitsvas atmosfääris, luues ühtlase metallurgilise difusioonsideme nihketugevusega üle 180 MPa, vältides delaminatsiooni.
Kas need hõbedased kõvajoodisega jootmistooted taluvad kõrgsageduslikku ümberlülitamist ilma jõudluse halvenemiseta?
+
-
Jah. Peen metalloksiidi dispersioon hõbemaatriksis on vastupidav kaareerosioonile, säilitades stabiilse kontakttakistuse ja minimaalse materjaliülekande sadade tuhandete tsüklite jooksul.
Mille poolest erineb kõvajoodisega elektriline kontakt tahkest hõbedasest kontaktist?
+
-
Keevituskontaktis kasutatakse hõbe{0}}sulamist tööpinda, mis on ühendatud eraldi juhtiva alusega, samas kui tahke kontakt on valmistatud ühest kontaktmaterjalist. Komposiitkonstruktsioon võib vähendada hõbe-põhise materjali hulka, säilitades samal ajal sobiva lülitusliidese ja juhtiva toe.
Kas hõbedast kontaktkeevitust saab releede jaoks kohandada?
+
-
Jah. Kontakti läbimõõt, paksus, profiil, aluse geomeetria, liitumisala ja mõõtmete tolerantsid saab määratleda tehnilistel joonistel. Materjaliklassid tuleks samuti määrata vastavalt voolule, lülitussagedusele, kontaktjõule ja termilistele tingimustele, mitte kasutada iga relee jaoks ühte standardkonfiguratsiooni.
Milliseid standardeid tuleks keevitusnupu kontakti hankimisel täpsustada?
+
-
Kohaldatavad nõuded tuleks määratleda vastavalt valmis kommuteerimiskomponendile ja sihtturule. Rakenduda võivad materjalistandardid, kliendi joonised, RoHS, REACH ja asjakohane elektritoodete standard. ISO 9001:2015 kvaliteedi{4}}kontrollisüsteem on kindlaks määratud tootmistoimingu jaoks.
Võtke meiega ühendust
Tehke otse koostöö meie insenerimeeskonnaga, et integreerida suure jõudlusega Silver Solder Contacts oma järgmise põlvkonna lülitusseadmetesse. Võtke meie tootmisüksusega ühendust juba täna, et esitada oma tehnilised joonised, taotleda materjalinäidiseid või tagada konkurentsivõimeline hulgimüügihind.
