Mis on EBW manganiini šunt elektroonilise arvesti jaoks?

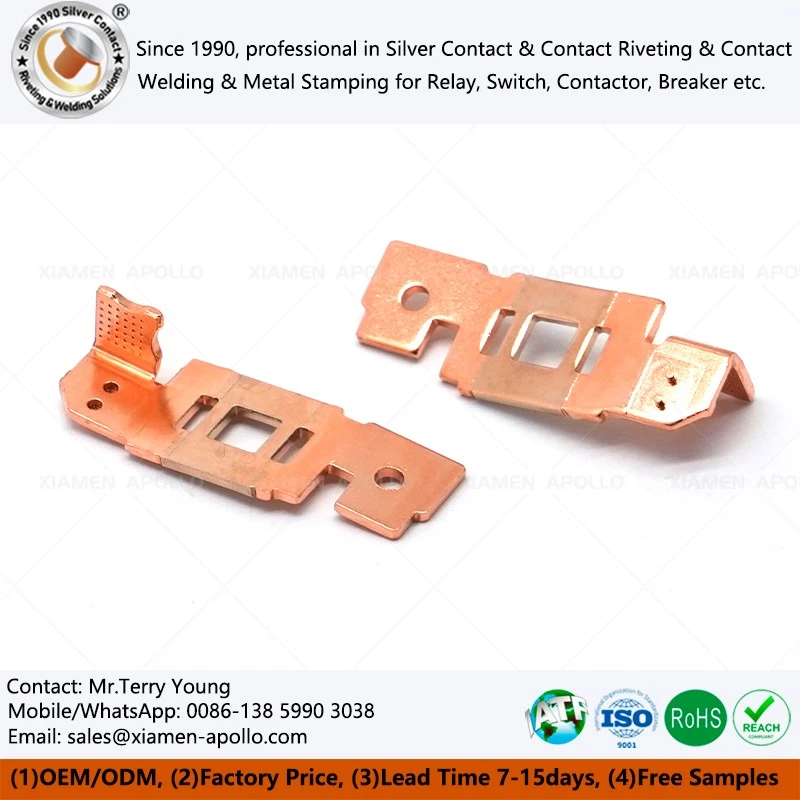

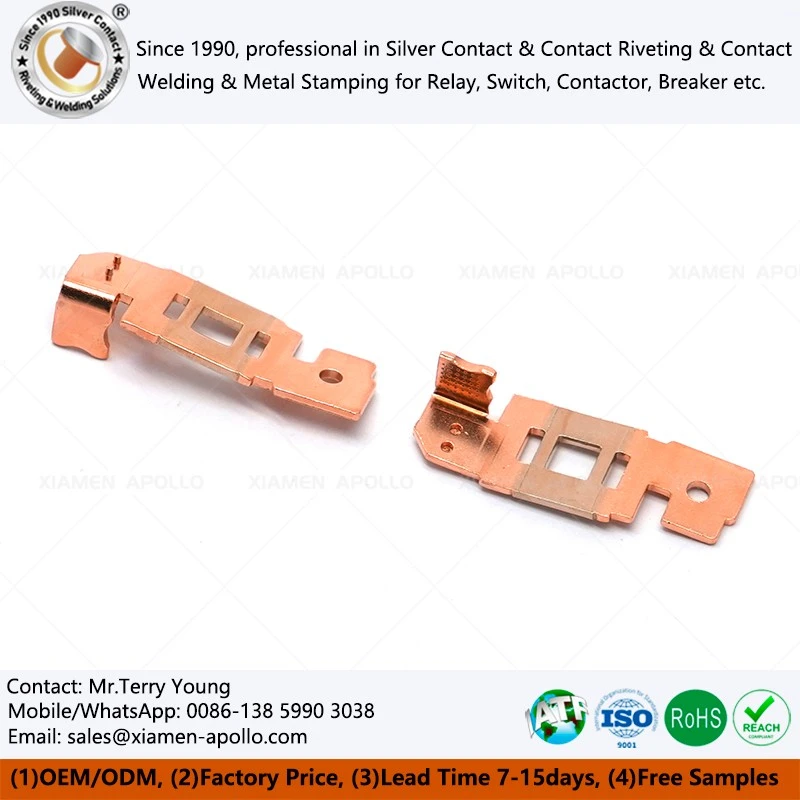

EBW manganiini šunt elektroonilisele arvestile on stantsitud voolu{0}}anduri komponent, mis on toodetud vasest ja manganiiniribast, mis on enne vormimist ühendatud elektronkiirkeevitusega. Manganiini sektsioon tagab takistuselemendi, vasest sektsioon aga madala-takistusega voolutee ja elektriühenduse ala. See konstruktsioon sobib elektroonilistele arvestitele ja magnetlukustusreleesõlmedele, kus voolu mõõtmiseks on vaja kindlaksmääratud takistuselementi ja kontrollitud termilist triivi. Seejärel tembeldatakse keevitatud riba vajalikule šundi geomeetriale, kus on ette nähtud kohalik tinakate. Tootmine toetab joonisepõhiseid-mõõtmeid, 30A ja 120A voolulahendusi ning kohandatud toite arvesti- ja releeprogrammide jaoks.
EBW manganiini šundi metallurgilise liimimise terviklikkus koos elektroonilise arvestiga
Elektronkiirte liitmine
Pidev vaakumkiire läbitung ühendab vase ja manganiini servad ilma täitemetallideta, vältides oksiidide sissetungimist.
Liidese nihkekindlus
Mehaaniline pingetestimine kinnitab, et rike esineb pigem vase maatriksis kui sulamispiiril.
Termilise väsimuse leevendamine
Kõrvaldab soojuse mittevastavuse halvenemise elamute energiaarvestite tsüklilise suure voolutugevusega ümberlülitamise ajal.
Mikrohaavatavuse kõrvaldamine
Jootetühjade täielik puudumine tagab ühtlase voolujaotuse kogu ristlõikes.

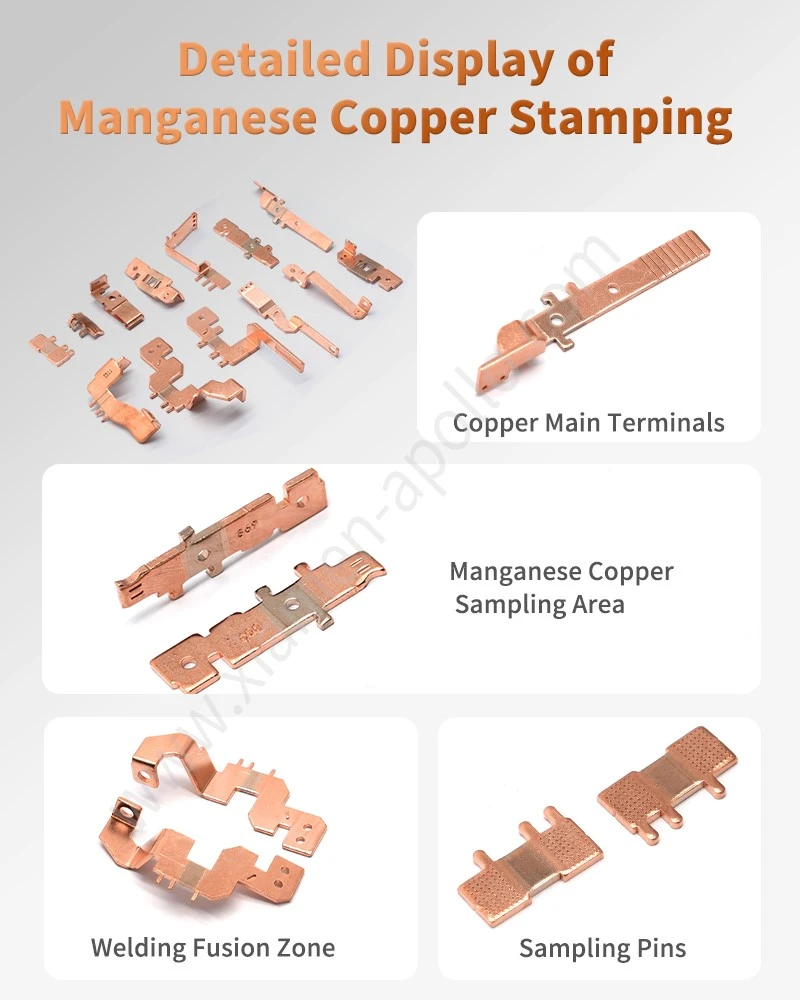

EBW energiaarvesti manganiini šundi tootmine ja täppisstantsimine
Pidev ribakeevitus
Tootmistee algab vajaliku paksuse ja laiusega valmistatud vask- ja manganiiniribadest. Enne allavoolu tembeldamist on need kaks materjali joondatud ja ühendatud piki nende liidest elektronkiire keevitamise teel.
Pinna ettevalmistamine
Keevituspindu tuleb kontrollida saastumise ja joondamise suhtes, kuna vase{0}}--manganiini keevitamisel kasutatakse erinevaid metalle, millel on erinev termiline ja metallurgiline käitumine.
Elektronkiirkeevitus
EBW kasutab kontsentreeritud elektronkiirt vaakumkeskkonnas, et tekitada liigendis lokaliseeritud soojust. Avaldatud tehnilistes allikates kirjeldatakse EBW-d kui meetodit, mida kasutatakse vask-manganiini šuntide jaoks, kuna see võib tekitada kitsaid sügavaid sulamistsoone piiratud soojussisendiga.
Keevitatud ribade kontroll
Keevitatud riba kontrollitakse enne tembeldamist, et kontrollida liigendi järjepidevust ja mõõtmete seisukorda. Kontrolli kriteeriumid tuleks kehtestada vastavalt kliendi joonisele ja elektrinõuetele.
Korduma kippuvad küsimused energiaarvesti manganiini šundi kohta
Miks on elektrooniliste instrumentide šuntide jaoks vaja manganiini ja hapnikuvaba{0}}vase kombinatsiooni?
+
-
Manganiin annab takistusliku elemendi, samas kui hapniku{0}}vaba vask pakub madala-takistusvoolu-kandetee. Elektronkiirkeevitus (EBW) võimaldab need kaks materjali enne stantsimist liitribaks ühendada. Avalik tehniline kirjandus dokumenteerib selle vask-manganiini struktuuri kasutamist madala-takistusega šuntides.
Miks kasutatakse EBW-d elektronkiirkeevitusšundi takisti jaoks tavapärase keevitamise asemel?
+
-
Vask ja manganiin on erinevad materjalid, millel on erinevad termilised ja metallurgilised omadused. EBW kontsentreerib soojussisendi ja loob kitsa sulamistsooni, muutes selle ideaalseks erinevate ribade ühendamiseks, minimeerides samal ajal keevisõmblust ümbritsevat soojustsooni{1}}.
Millist funktsiooni Manganiini sektsioon šundis täidab?
+
-
Manganiini sektsioon toimib šundi takistuselemendina. Lõpliku takistuse väärtuse määrab sulami materjaliomaduste ja selle geomeetriliste mõõtmete kombinatsioon, samas kui selle temperatuurikoefitsient mõjutab mõõtmiste triivi töötemperatuuride muutumisel.
Milliseid pinnatöötlusi ja plaate on vaskklemmide jaoks saadaval?
+
-
Vaskklemmid saab tarnida paljalt või valikulise kattega (nt tina või nikliga); valikuid saab valida siiniühenduse nõuete ja korrosioonikindluse standardite alusel.
Kas see mangaani vase vastupidavuse šunt vastab rahvusvahelistele keskkonna- ja autode kvaliteedisüsteemi standarditele?
+
-
Kõik tooted on toodetud IATF 16949 sertifikaadiga rajatistes ja vastavad täielikult RoHS-i ja REACH-i materjalide spetsifikatsioonidele, mistõttu on need sobilikud müügiks ülemaailmsetel elektroonikaturgudel.
võtke meiega ühendust
Suure töökindluse integreerimiseks tehke koostööd otse meie insenerimeeskonnagaEBW manganiini šunt elektroonilisele arvestileoma järgmise põlvkonna nutikate arvestite ja releedega. Esitage oma kohandatud mehaanilised joonised või spetsifikatsiooniparameetrid juba täna kiireks prototüüpimiseks, materjalide sertifitseerimisaruanneteks ja konkurentsivõimeliseks tehasepõhiseks hulgimüügihinnaks.
