Toote tutvustus

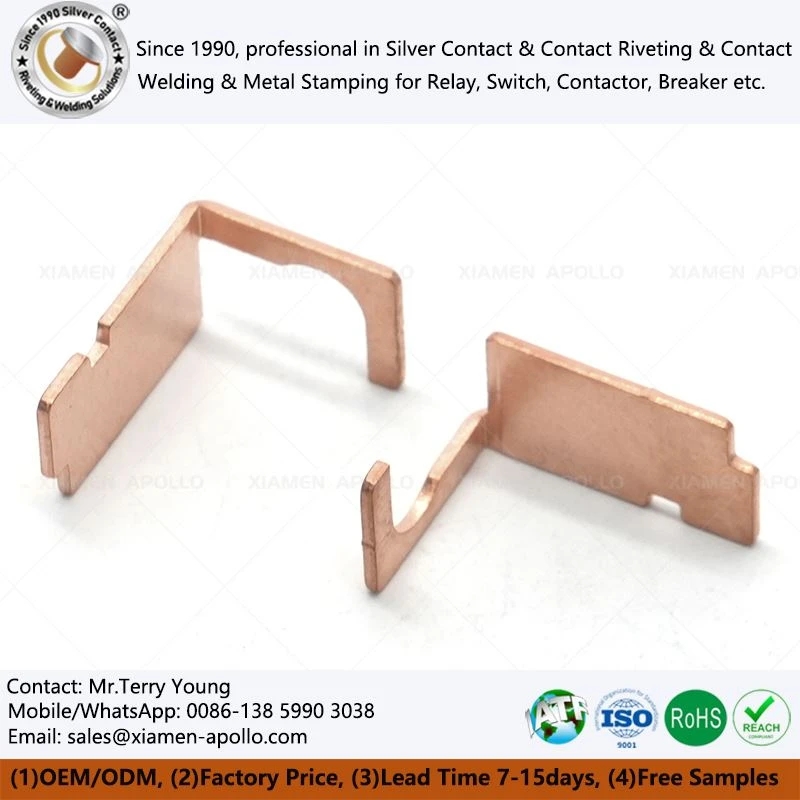

Kohandatud vasest stantsitud osad viitavad juhtivatele ja struktuursetele funktsionaalsetele komponentidele, mis on valmistatud täppisstantsimise teel kõrge-puhtusega vaskribast. Need hõlmavad peamiselt vormitud korpusega kaitselülitite (MCCB) ja miniatuursete kaitselülitite (MCB) põhikomponente, nagu statsionaarsed kontaktid, klemmid, siinid ja elektromagnetilise süsteemi komponendid. Sageli kasutatavates kaitselülitites, mis kannavad-lühisvoolu ja mis peavad säilitama stabiilse elektrilise jõudluse kümnete tuhandete töötsüklite jooksul, määravad vasest stantsimise juhtivus, mõõtmete täpsus ja pinnakvaliteet otseselt kaitselüliti lülituskindluse, temperatuuritõusu taseme ja kasutusea.
Tootmise eelised
Sünergia vormi disaini ja materjali omaduste vahel
- Töökõvastus: Vask kõvastub kiiresti külmdeformatsiooni ajal, mis nõuab pideva töötlemisetappide käigus pingevabastusmehhanismide lisamist. Vastasel juhul tekivad kohandatud vasest stantsimiskomponentide puhul sisemise pinge kontsentratsiooni tõttu hiline pragunemine.
- Adhesiooniprobleemid: Vasel on loomulik afiinsus vormiterase suhtes, mis põhjustab kergesti "kinnijäämist" või "kuhjumist". Seetõttu on hõõrdeteguri vähendamiseks vaja spetsiaalseid katteid (nt DLC teemant{1}}taoline süsinikkate).
- Tagasivedu kompenseerimise algoritm: Vasel on madal elastsusmoodul, mistõttu on pärast painutamist raskesti ennustatav tagasitõmbenurk. Vastupidine kompenseerimine CAE simulatsiooni abil on vajalik tagamaks, et vaskplekist metallosade lõpliku nurga tolerantsi reguleerimine on ±0,5 kraadi.
Protsessi võimekuse piirid
- Minimaalne sisemine painderaadius: kuni 0,5 korda suurem kui elektrikontaktori stantsitud vasest osade materjali paksus (olenevalt vase klassist ja seisukorrast).
- Maksimaalne tembeldamiskiirus: 400{2}}600 lööki minutis lihtsate geomeetriate jaoks; 150–250 lööki minutis keerukate, mitmeastmeliste metallist vasest stantsimisosade täppislehe jaoks, et tagada mõõtmete stabiilsus.
- Saavutatavad tolerantsiklassid: ±0,05 mm standardmõõtmete jaoks ja ±0,02 mm täppisfunktsioonide jaoks (nt kontaktneedimisavad).
Tehnilised omadused
Hallituse vahe kontroll ja sektsiooni kvaliteet
Kaitselülitite kohandatud vasest stantsimiskomponendid mõjutavad otseselt kontakti takistust ja montaaži täpsust. Nõgusate ja kumerate vormide vahet (5%-8% materjali paksusega) täpselt reguleerides on võimalik saada 0,4 μm või väiksema viimistlusega kattepind, mis vähendab jämedusi ja rebimisribasid ning väldib ebaühtlast plaatimist järgneval galvaniseerimisel või külgnevate isolatsiooniosade kahjustamist kokkupaneku ajal.
Kontaktkeevitusprotsessi integreerimine
Mõned staatilised kontaktid nõuavad eelseadistatud -hõbedasulamist kontakte vaskplekist metallosadele ja keevitamine viiakse lõpule takistus- või induktsioonjoodisjootmise teel. Keevitusasendi täpsus ja jootetäidise täius on otseselt seotud kontaktide löögikindluse ja juhtivuse töökindlusega. Kohandatud stantsimisosad peavad reserveerima vormi disainis kontakti positsioneerimise funktsioonid ja optimeerima osa struktuuri vastavalt keevitusprotsessi rütminõuetele.
Mõõtmete stabiilsus ja kuumtöötlus
Keerukate metallist vasest stantsimisosade täppislehe puhul, mida on mitu korda painutatud või venitatud, võib stantsimisprotsessi käigus tekkiv kõvastumine põhjustada mõõtmete tagasitõmbumist ja pingede deformatsiooni. Paindekompensatsiooni nurga optimeerimise või protsessidevahelise pingevaba lõõmutamise korraldamisega saate tagada, et detaili lõplik suurus vastab koostenõuetele.
Rakenduse eelised
Temperatuuritõusu reguleerimise eelis: Madala-takistusega vaskmaterjalid ja elektrikontaktori stantsitud vasest osade optimeeritud voolutee disain suudavad reguleerida kaitselüliti klemmi temperatuuri tõusu nimikoormusel 45 K täpsusega (IEC 60947 standardpiir on 60 K), pakkudes seadmele suuremat ohutusvaru või suurendades nimivoolu nimivoolu sama temperatuuritõusu piirangu juures.
Katkestusvõimsuse eelis: Lühise{0}}katkestamisel avaldavad kontaktsüsteemi elektrodünaamiline jõud ja kaareenergia juhtivale struktuurile tugevat mõju. Kõrge tugevusega kohandatud vasest stantsimiskomponentide elastne deformatsioon elektrodünaamilise jõu mõjul on kontrollitav, vältides kontakti üleliikumise kadumist ja püsivast deformatsioonist põhjustatud halba kontakti.
Keskkonnaga kohanemise eelis: Vasest lehtmetallist osadel on stabiilne korrosioonikindlus niiskes, kuumas, soolapihustatud või tööstuslikult saastatud keskkonnas. Ranniku- või keemiatehaste elektrijaotussüsteemide puhul pikendab see eelis otseselt kaitselüliti hooldustsüklit ja kasutusiga.
võtke meiega ühendust
Kui optimeeriteKohandatud tembeldatud vasest osadjärgmise -põlvkonna kaitselülitite jaoks või otsite alternatiive väga stabiilse tarneahelaga: esitage oma 3D-joonised (STEP/IGES) või konkreetsed tehnilised andmed allolevate kontaktkanalite kaudu. Meie tehniline juht esitab teile 24 tunni jooksul inseneri-taseme pakkumise, sealhulgas DFM-i optimeerimise soovitused.
