Mangaani vase takistuse šunt on madala-väärtusega takistuselement, mida kasutatakse voolu mõõtmiseks, muundades koormusvoolu väikeseks diferentsiaalpingeks vastavalt Ohmi seadusele (V=IR). Mangaani-takistuslikke vasesulameid kasutatakse seal, kus nõutakse madalat takistust, kontrollitud temperatuuritakistustegurit (TCR), madalat termilist EMF-i ja korratavaid elektrilisi omadusi. Kaubanduslikud šundi konstruktsioonid võivad jõuda takistuse väärtusteni vahemikus mikro-oomi kuni millioomi, kuid tegelik takistus, tolerants, TCR, võimsuse nimiväärtus ja termilised piirid tuleb täpsustada individuaalse konstruktsiooni jaoks, mitte eeldada ainult sulami nimest.
Releekoostude (sh lukustusreleesüsteemide) puhul tuleks EBW mangaanvasest relee šunti käsitleda kui vooluandurit, mis on seotud elektrilise juhtimis- või mõõteahelaga, mitte kui iga lukustusrelee universaalse sisemise komponendina. Selle väärtuse määrab nõutav sensorpinge, vooluvahemik, termiline tõus, mehaaniline mähisjoon, ühendusmeetod ja mõõtmisarhitektuur.
Mangaani vase šuntide peamised tehnilised eelised
Mangaani vase (manganiini) metallurgilised omadused täiendavad otseselt lukustusreleede elektromagnetilisi ja mehaanilisi omadusi, lahendades termilise triivi ja signaali moonutustega seotud kriitilised tehnilised takistused.
- Ülimadala temperatuuri takistustegur (TCR):Manganiinisulamitel on minimaalne takistuse kõikumine äärmuslike termiliste gradientide vahel (–40 kraadi kuni +125 kraadi), tagades stabiilse mikrooomi väljundi, mis säilitab kümnendiku millioomi diskreetimistäpsuse tipptasemel võimsuse mõõtmiseks.
- Madal parasiitide võimsuskadu:Need elektronkiirkeevitusmanganiini šundid, mis on konstrueeritud integreerima lukustusreleedega, -mis vajavad toidet ainult lülitusolekute ajal-, tekitavad tühise staatilise soojuse hajumise, säilitades energiatõhususe näitajad ooterežiimis raskete vooluahelate puhul.
- Kompaktne metallurgiline integratsioon:Tahkis tembeldamine ja difusioonliimimine võimaldavad neil šuntidel säilitada minimaalse füüsilise jalajälje, sobitudes otse sisemisse relee korpusesse, ilma et see suurendaks üldist PCB ümbrist või vajaks täiendavat soojusradiaatorit.
- Elektromagnetiliste häirete (EMI) leevendamine:Optimeeritud geomeetria tagab hajutavate võimsussageduslike magnetväljade jõulise tõrjumise, takistades kompaktsete releemähiste sees läbirääkimist ja tagades müravaba analoog-digitaalmuunduse.
- Kõrge liigpinge voolu taluvus:Need elektriarvesti manganiini šunttakistid taluvad suuri lühisesoojusimpulsse ja mehaanilist lööki ning taluvad mööduvaid ülekoormusi ilma püsiva konstruktsiooni deformatsiooni või takistuse halvenemiseta.
Mangaani vase vastupidavuse šunt vs. tavapärane vase voolutee
| Parameeter | Mangaani vase šunt | Tavaline vaskjuht |
|---|---|---|
| Esmane eesmärk | Kontrollitud voolu mõõtmine | Võimsuse juhtivus |
| Vastupidavus | Tahtlikult määratletud ja madal | Mõeldud minimeerimiseks |
| TCR nõue | Tavaliselt rangelt kontrollitud tuvastuseks | Tavaliselt teisejärguline |
| Pinge signaal | Mõeldud mõõdetava languse tekitamiseks | Tavaliselt ebasoovitav |
| Voolu mõõtmine | Otsene šundi mõõtmine | Nõuab teist tuvastusmeetodit |
| Soojuskujundus | (I^2R) tuleb hinnata | Tavaliselt keskendutakse juhi kadumisele |
| Sense-point kontroll | Täpse disaini puhul oluline | Üldiselt ei kohaldata |
| Materjali valik | Resistiivne sulam | Tavaliselt kasutatakse suure juhtivusega vaske |
| Tüüpiline disainifookus | Täpsus + termiline stabiilsus | Väike kadu + vooluvõimsus |
Neid kahte materjali ei tohiks hinnata lihtsalt elektrijuhtivuse järgi. Šunt on tahtlikult kavandatud nii, et sellel oleks teadaolev takistus, samas kui vaskjuht on üldiselt projekteeritud takistuse minimeerimiseks.
Konsulteerige meie elektriinseneridega juba täna

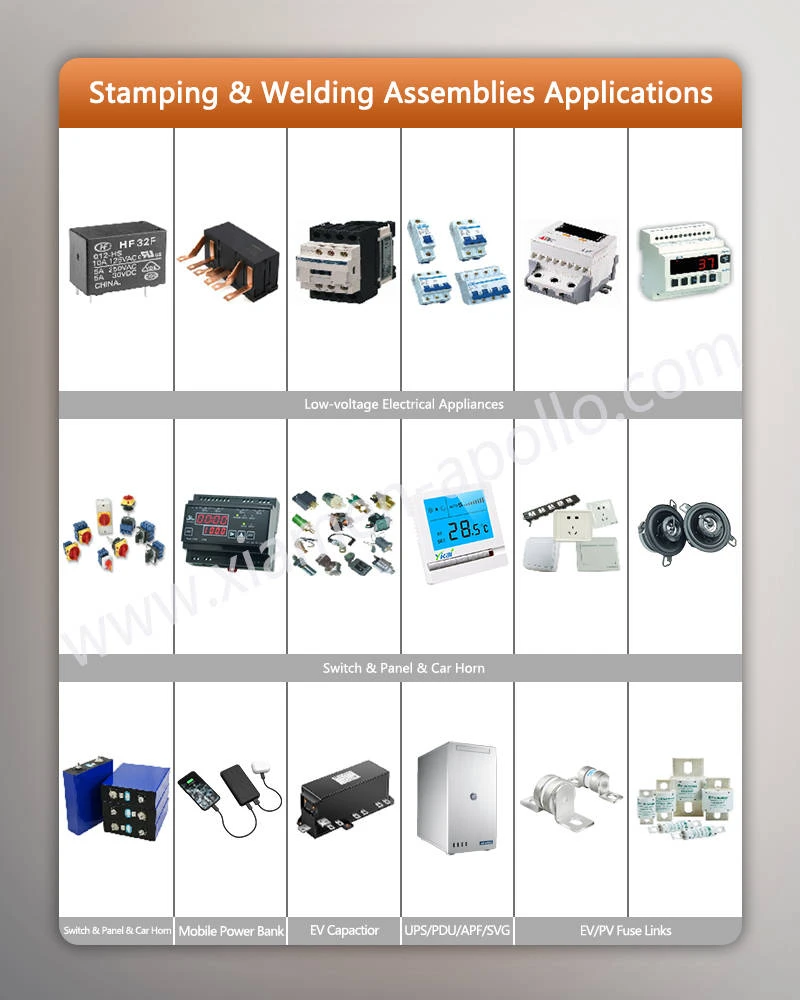

E{0}}talakeevitussundi peamise rakenduse ökosüsteemid ja süsteemiintegratsioon
Kuna elektronkiire keevitusšundi takistite šundid töötavad sisemiste komponentidena, määrab nende töökindlus põhirelee funktsionaalse ülemmäära nõudlikel vertikaalsetel turgudel.
| Rakendussektor | Hostseadme integreerimine | Esmane inseneriväljakutse on lahendatud |
|---|---|---|
| Smart Grid ja AMI arvestid | Nutikad energiaarvestid, lahtiühendamisreleed | Pikaajaline kalibreerimise triiv ja arveldusastme mõõtmise täpsus pideva koormuse korral. |
| Uued energiasüsteemid | EV laadimisvaiad, päikeseenergia inverterid | Suured alalisvoolu liigvoolud, termilise ülekoormuse kaitse ja kiire siirdereaktsioon. |
| Tööstusautomaatika | Programmeeritavad loogikakontrollerid, mootorikäivitajad | Kõrgsagedusliku lülitusmüra häirekindlus ja stabiilne tagasiside karmides keskkondades. |
| Lennundus ja kaitse | Avioonika toitejaotusseadmed | Ranged kaalupiirangud, väike võimsuse hajumine ja kõrge vibratsioonikindlus. |
| Meditsiiniseadmed | Kõrgepingelised MRI toiteallikad | Elektromagnetiliste häireteta ja absoluutne andmete usaldusväärsus patsiendi ohutuse tagamiseks. |
Tööstusautomaatika ja nutikad võrgud
Automatiseeritud tootmisliinides ja nutikates jaotusvõrkudes pakuvad mangaani vase šundid reaalajas{0}}analoogilist tagasisidet lukustusreleedele. Hetkevoolude diferentsiaalide fikseerimisega eraldab süsteem rikkeolukordades kiire vooluahela isoleerimise, kaitstes allavoolu põhiseadmeid katastroofiliste ülekoormuste eest.
Taastuvenergia ja elektrisõidukite laadimise infrastruktuur
Suure-võimsusega alalisvoolu laadimisvaiad ja fotogalvaanilised kombineerimiskarbid allutavad sisemised komponendid tugevale termilisele ja elektrilisele pingele. Ühefaasiline manganiini šunt tagab vajaliku lineaarsuse ja suure{2}}vooluvõimsuse mitme-saja-amprise laadimisvoolu jälgimiseks ilma mõõteahelat küllastamata.
Korduma kippuvad küsimused elektronkiirkeevitusšundi takisti kohta
Milline takistuse väärtus tuleks valida elektronkiire keevitusšundi takisti jaoks?
Valige (R=V/I) abil nõutava tuvastuspinge ja maksimaalse voolu vahel takistus, seejärel kontrollige (I^2R) võimsuskadu, temperatuuri tõusu, TCR-i ja võimendi sisendvahemikku. Takistuse väärtus tuleks lõplikult kindlaks määrata täieliku elektri- ja soojusprojekti põhjal.
Kuidas määratakse energiaarvesti šundi vase paksus?
Paksus määratakse takistuse, sulami eritakistuse, voolutiheduse, termilise jõudluse, mehaaniliste mõõtmete ja tootmispiirangute põhjal. Ärge valige seda ainult voolu põhjal, sest geomeetria mõjutab otseselt nii takistust kui ka soojuse hajumist.
Kas Hiina tehas võib pakkuda relee- ja EV-rakenduste jaoks kohandatud elektriarvestite šunttakistit?
Jah. Kvalifitseeritud tehas saab välja töötada stantsitud, vormitud, töödeldud või keevitatud šundi konstruktsioone vastavalt takistusele, voolutugevusele, tolerantsile, mõõtmetele, terminali konfiguratsioonile ja katsetamisnõuetele. OEM-i joonised ja elektrilised spetsifikatsioonid tuleks esitada enne hinnapakkumist ja näidise kinnitamist.
võtke meiega ühendust
Kui teie praegune{0}}anduri disain nõuab aMangaani vase vastupidavuse šuntkontrollitud takistuse, madala TCR-i, määratletud terminali geomeetria, metalli täppistöötlemise ja tootmise jälgitavusega saatke joonis, takistuse väärtus, pidev/tippvool, töötemperatuur ja aastane maht tehniliseks ülevaatamiseks. Seejärel saame hinnata proove nõutavate elektriliste ja mehaaniliste spetsifikatsioonide alusel.
