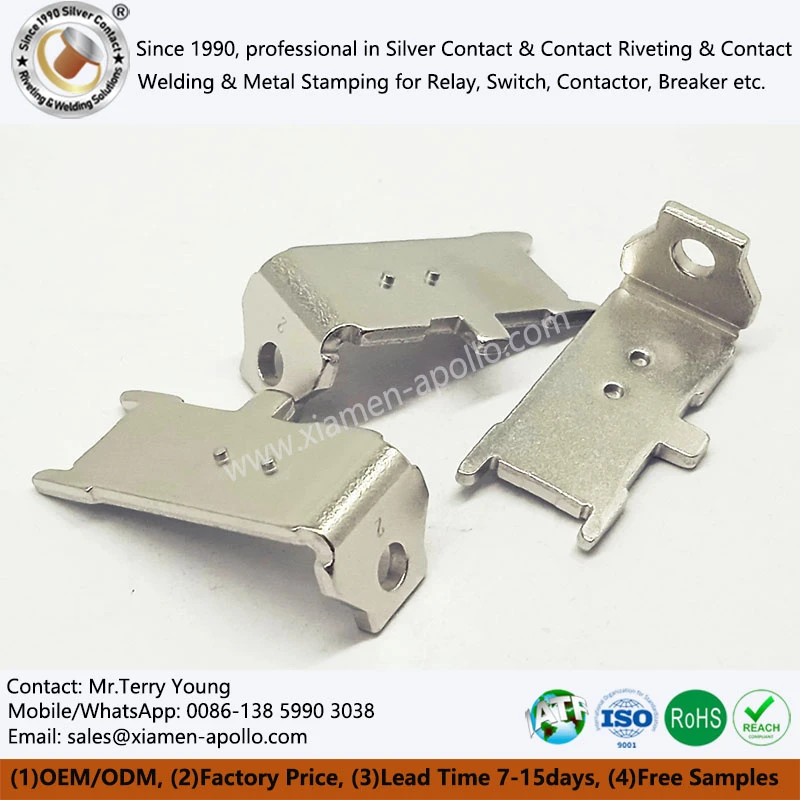

Relee rauast ikke kronstein toimib elektromagnetiliste ja magnetiliste lukustusreleede struktuurilise ja magnetilise tee kandjana, dikteerides otseselt lülitustäpsuse, magnetvoo efektiivsuse ja mehaanilise elutsükli. Valmistatud kõrge puhtusastmega DT4E tööstuslikust pehmest rauast, need klambrid minimeerivad südamiku magnetkadu ja kõrvaldavad jääkjäämuse, et tagada usaldusväärne, veatu vooluahela isoleerimine ja ümberlülitamine suurte pidevate tööstuslike koormuste korral.

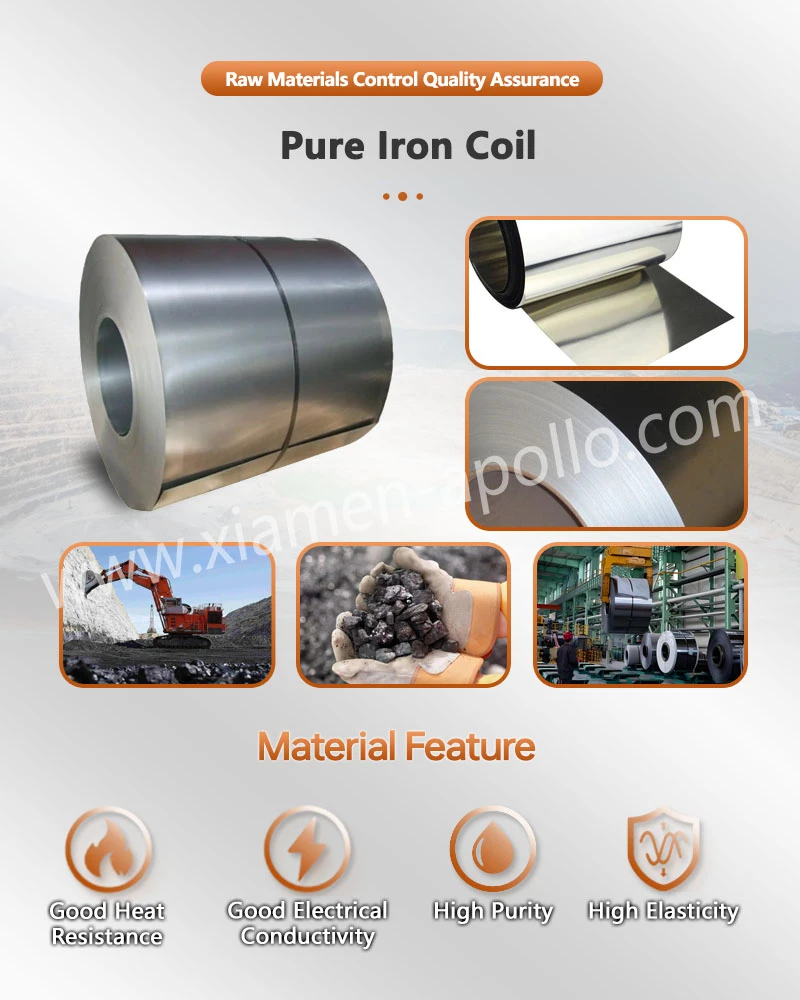

Relee ikke stantsimise materjalitehnoloogia: tööstusliku puhta raua DT4E jõudluse eelised
Relee ikke tembeldamiseks sobiva tooraine valimine on esmane tehniline samm magnethüstereesi ja voo lekke kõrvaldamiseks kõrgsagedusreleedes. Standardsed struktuursed süsinikterased toovad sisse ettearvamatud terapiirid ja lisandid, mis häirivad magnetdomeeni joondust.
| Materjali parameeter | DT4E tööstusliku puhta raua spetsifikatsioon | Standardne süsinikteras (võrdlus) |
|---|---|---|
| Süsinikusisaldus (C) | 0,004% või vähem | 0.10%‑0.25% |
| Esialgne läbilaskvus (μ₀) | Suurem või võrdne 4,5 mH/m | Väiksem või võrdne 1,2 mH/m |
| Koertsitiivsus (Hc) | Väiksem või võrdne 24 A/m | Suurem või võrdne 120 A/m |
| Küllastusmagnetiline induktsioon (Bs) | Suurem või võrdne 1,42 T | ≈ 1.0‑1.2 T |
| Elektriline takistus | ≈ 10,5 μΩ·cm | ≈ 15,0 μΩ·cm |
DT4E erakordselt väike sundjõud ja kõrge küllastusinduktsioon tagavad kiire südamiku reaktsiooniajad ja täieliku demagnetiseerimise pooli pingest vabastamisel ning lehtmetallist relee ike hoiab ära kontaktkeevituse või lukustuse rikke kriitilistes juhtkontuurides.
Täppisrelee ikke stantsimise osa täiustatud tembeldus- ja vormimistehnoloogiad
Komplekssete miniatuursete ja subminiatuursete jõurelee ikede tootmine nõuab täiustatud tööriistade inseneritööd, et säilitada mõõtmete stabiilsus, tekitamata mikropragusid või mehaanilisi jääkpingeid, mis vähendavad magnetilist läbilaskvust.
Süvajooniste töötlemine
Kasutades ära DT4E ribamaterjali suurt pikenemis- ja plastse deformatsioonivõimet, teostavad mitmeastmelised progressiivsed stantsimisvormid sügavtõmbejadasid, et toota täppisrelee ikke stantsimisosa. See tehnika kujundab keerulisi kolmemõõtmelisi korpuseid, mis on vajalikud miniatuursete PCB-de ja autoreleede jaoks, hoides mõõtmete tolerantsid kuni ±0,005 mm.
Elektromagnetilise täiustamise tembeldamine
Voolu ülekande optimeerimiseks ja õhuvahe vastumeelsuse vähendamiseks sisaldavad tööriistade konstruktsioonid täpseid löömisetappe, mis siluvad sisemisi raadiusi ja kõrvaldavad mikrojäägid. See maksimeerib efektiivse ristlõike magnetala, tõstes voo kasutamise efektiivsust üle 15% võrreldes tavaliste pimendusmeetoditega.
Konsulteerige meie elektriinseneridega juba täna
Lehtmetallist relee ikke koostu rakenduskeskkonnad ja tööstuslik kasutuselevõtt
Kuna elektromagnetilised häired ja termilised tsüklid esitavad väljakutse kaasaegsetele elektriarhitektuuridele, kasutatakse EV relee suure jõudlusega Magnetic Yoke Metal stantsimist nõudlikes infrastruktuurides ja tööstussektorites:
- Nutika võrgu toitejuhtimine: integreeritud magnetriivreleedesse, nutikatesse elektriarvestitesse ja telemeetria kaugjaotusterminalidesse, pakkudes stabiilset EMC-varjestust ja pikaajalist mõõtmistäpsust vastavalt IEC standarditele.
- Tööstuslikud automatiseerimissüsteemid: rakendatakse kõrge sagedusega releemoodulites tööstuslike andurite, tekstiilimasinate ja automaatsete mootorpiduriajamite jaoks, mis töötavad pidevate 24/7 töötsüklitega.
- Lennundus- ja kaitseelektroonika: Spetsiaalselt vastupidavatele õhusõidukitele mõeldud mõõteriistadele ja sõjalise kvaliteediga lülitussõlmedele vastab lehtmetallist relee ikekomplekt stsenaariumidele, kus mehaaniline jäikus ja keskkonnaalane vastupidavus on kohustuslikud.
- Autotööstuse ja tarbijate asjade internet: kasutatakse elektroonilistes ukselukkudes, kõrgepinge elektrimootorite abikontaktorites ja elektromagnetilistes ventiilides, mis nõuavad kompaktset pakkimist ja kiiret reageerimist.
Hankemeeskondade tehnilise valiku standardid
OEM-/ODM-programmide releepaela tembeldamise hindamisel ja täpsustamisel peavad inseneri- ja kvaliteedikontrolli meeskonnad tasakaalustama materjali puhtuse, geomeetriliste tolerantside ja tembeldamisjärgse töötluse.
- Põhimaterjali kontrollimine: Alati nõudke sertifitseeritud veski testimise aruandeid (MTR), mis kinnitavad DT4E keemilist koostist, mille süsinikusisaldus on rangelt piiratud alla 0,004%, et tagada pehme magnetiline jõudlus.
- Protsessi sobitamine: valige suure tihedusega miniatuursete moodulreleede jaoks süvatõmmatud arhitektuurid ja määrake täppis- või magnetlõõmumistöötlused raskete tööstuslike toitelülitusrakenduste jaoks.
- Mõõtmete ja stressi juhtimine: Tagada lehtmetallist relee ikke ranged tasasuse tolerantsid (väiksem või võrdne 0,03 mm/100 mm), et vältida mehaanilise koostu väände moonutamist magnetilise õhupilu, tagades ühtlase väljalangemise ja sissetõmbamise elektrilised omadused.
võtke meiega ühendust
Kui teie relee projekt on juba joonistamise või proovide võtmise etapis, esitage inseneriülevaatuseks DT4E materjali klass, lehe paksus, kriitilised mõõtmed, magnetnõuded, aastane maht ja kontrollikriteeriumid. Seejärel saab tootmist hinnata stantsimise, süvatõmbamise, tööriistade, kuumtöötlemise, kontrollimise ja partii jälgitavuse osas enne masstootmise käivitamist. Taotlege omaRelee rauast ikke kronsteinjoonistage kohe ülevaade ja liikuge otse tehniliselt spetsifikatsioonilt kontrollitud stantsimise tootmisele.
