Releekontaktide materjali valiku tehnoloogia areng ja tööstusstandardite analüüs

Releed on vooluahela ümberlülitamise põhikomponendid sellistes sektorites nagu tööstuslik juhtimine, nutikad kodusüsteemid ja uued energiaga elektriseadmed. Kontaktmaterjalide valik määrab otseselt relee kontakti stabiilsuse, elektrilise eluea ja töökindluse. Tööstuses on levinud probleem kontaktmaterjalide ja koormuse töötingimuste mittevastavus; see on kontaktkeevituse, kontakttakistuse naelu ja lülitite eluea lühenemise peamine põhjus. Kuna elektriseadmed arenevad suurema täpsuse, pikaealisuse ja stabiilsuse suunas, on Bimetal Silver Electrical Rivet materjalide standardiseeritud valik ja nende kohandamine konkreetsete töötingimustega muutunud tehnilise optimeerimise peamiseks prioriteediks.

Bi-metal Silver Contacts tegelik kontaktpind ei ole pidev tasane pind, vaid pigem lokaliseeritud juhtivate täppide kogum, mis on moodustatud mikroskoopiliste pinna ebasobivustest. Kontakttakistus määratakse kokkutõmbumistakistuse ja pinnakihi takistuse kombinatsiooniga, mida mõjutavad sellised tegurid nagu kontaktrõhk, materjali kõvadus, keskkonnatingimused ja koormusvool. Suure koormuse tingimustes võib ümberlülitamise ajal tekkiv Joule'i soojus pehmendada kontakti mikrostruktuuri ja lõhkuda pinna oksiidkilesid, stabiliseerides seeläbi kontakti jõudlust. Ja vastupidi, mikrovoolu tingimustes põhjustab pinnakihi kihi läbitungimiseks ebapiisav soojus sageli kontakttakistuse ebanormaalseid kõikumisi.

Kaare erosioon kontakti eraldumise hetkel on esmane kontakti eluiga piirav tegur. Kaare energia varieerub olenevalt koormuse tüübist oluliselt: takistuslike koormustega seotud kaared kustuvad kergesti, samas kui induktiivkoormuste lahtiühendamisel tekkiv kõrgepinge tagasi-EMF tekitab suure intensiivsusega kaare, mis põhjustab kontaktmaterjali ablatsiooni, ülekandumist ja kulumist. Alalisvoolu koormus kujutab endast erilisi väljakutseid; voolu nullpunkti puudumine muudab kaare väljasuremise keeruliseks ja põhjustab oluliselt suuremat kontaktide kulumist võrreldes samaväärsete nimiväärtustega vahelduvvoolu koormustega.

Tööstusstandardid liigitavad relee eluea kaheks põhinäitajaks: mehaaniline eluiga ja elektriline eluiga. Mehaaniline eluiga viitab koormuseta lülitustsüklite arvule ja on üldiselt kõrge näitaja. Elektriline eluiga sõltub aga tegelikest koormustingimustest ja seda mõjutavad tugevalt kontaktmaterjalid, kaare erosioon ja temperatuuri tõus; see on tavaliselt vaid üks kümnendik mehaanilisest elueast ja on kriitilise parameetrina seadmete tegeliku toimimise hindamisel.

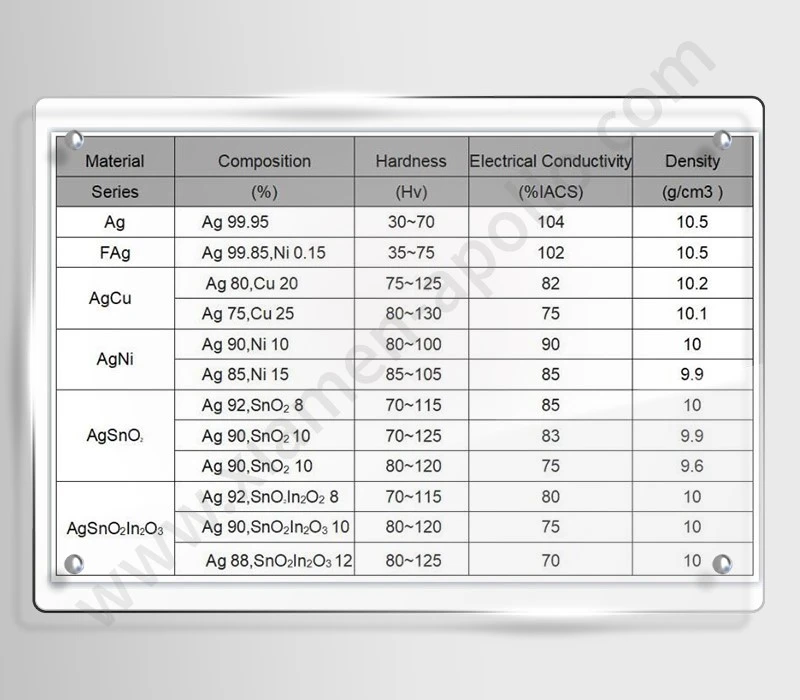

Tööstuses tavaliselt kasutatavate bimetallist hõbekontaktide materjalide hulka kuuluvad puhas hõbe, hõbedasulamid, kullasulamid ja volframisulamid. Need materjalid erinevad oluliselt elektrijuhtivuse, kaare erosioonikindluse ja kulumiskindluse poolest; järelikult sobivad need erinevatele rakendustele. Pole olemas ühte "parimat" materjali; sobivus sõltub konkreetsetest töötingimustest.

Puhast hõbedast kontaktid pakuvad suurepärast elektri- ja soojusjuhtivust juhitava kuluga, mistõttu sobivad need tavapärastele kodumasinatele, mis töötavad puhtas keskkonnas keskmise kuni kõrge voolutugevusega. Kõrge keemilise reaktsioonivõime tõttu on nad aga altid oksüdatsioonile ja sulfidatsioonile, mis moodustavad suure vastupidavusega pinnakiled; see võib keerulistes tööstuskeskkondades või nõrga voolu tingimustes põhjustada kontakti katkemise.

Hõbedasulamid on praegu tööstussektoris peamised kontaktmaterjalid, kasutades sulami modifikatsioone, et ületada puhta hõbeda jõudluspiirangud. AgNi (hõbe-nikkel) kontaktid pakuvad suurepärast kulumiskindlust ja stabiilset kontaktikindlust, muutes need laialdaselt sobivaks takistuslike koormuste ja väikese kuni keskmise võimsusega kodumasinate jaoks. AgSnO2 (hõbe-tinaoksiid) kontaktidel on suurepärane vastupidavus keevitamisele ja kaareerosioonile; Olles keskkonnasõbralikud ja kaadmiumivabad, on need peamise alternatiivina traditsioonilistele kaadmiumi sisaldavatele materjalidele ning sobivad ideaalselt rakendusteks, mis hõlmavad mootoreid, induktiivkoormusi ja suuri tõmbevoolusid. Traditsioonilised AgCdO (hõbe-kaadmiumoksiid) kontaktid pakuvad suurepärast kaarekustutusvõimet ja pikka kasutusiga, kuid nende kaadmiumisisalduse tõttu – mis rikub keskkonnaeeskirju – eemaldatakse need uutest toodetest järk-järgult. AgW/AgWC (hõbe-volfram/hõbe-volframkarbiid) kontaktidel on kõrge sulamistemperatuur ja erakordne kaarekindlus, mistõttu on need esmane valik suure võimsusega kaitseseadmete jaoks, nagu suure vooluga alalisvoolureleed ja kontaktorid.

Kullasulamid ja kullaga kaetud kontaktid on hinnatud nende kõrge keemilise inertsuse tõttu, mis võimaldab neil säilitada stabiilse madala kontaktitakistuse pikka aega ilma kergesti oksüdeerumata või sulfidiseerumata. Need sobivad spetsiaalselt madalpinge ja madala vooluga "kuivahela" rakenduste jaoks, nagu andurite signaalid, täppisriistad ja meditsiiniseadmed. Nendel materjalidel on aga piiratud voolu- ja pingetalitlusvõime ning need ei talu suure võimsusega koormusi; Peale selle määrab nende kasutusiga otseselt katte paksus, kuna õhuke kullakate on mehaanilise kulumise tõttu vastuvõtlik riketele.

Tööstusharu tehnilised kirjeldused nõuavad, et ümmarguste bimetallist elektrikontaktneedi materjalide valik peab olema täpselt sobitatud koormuse tüübi, voolutugevuse, töösageduse ja keskkonnatingimustega; selline kohandatud sobitamine on oluline seadmete pikaajalise ja stabiilse töö tagamiseks.

Takistuslikud koormused koosnevad peamiselt kütteseadmetest ja takistimoodulitest. Kuna voolu- ja pingefaasid on sünkroniseeritud – ilma märkimisväärse tagasilöögita –, piisab tavaliselt AgNi või puhtast hõbedast standardsetest kontaktidest. Kuid kõrge temperatuuriga suletud keskkondades kiirendab soojuse akumuleerumine kontaktide oksüdatsiooni, mistõttu on stabiilsuse suurendamiseks vaja uuendada AgSnO2 kontakte.

Induktiivsed koormused hõlmavad selliseid seadmeid nagu solenoidventiilid, mootorid ja kontaktorimähised. Toite väljalülitamisel tekitavad need kõrgepinge tagasi-EMF-i, käivitades püsiva kaare ja erosiooni, mis on üks raskemaid kontakti kulumise tingimusi. AgSnO2 kontaktid on nende stsenaariumide jaoks tööstusharu eelistatud; suure võimsusega kõrgsageduslike rakenduste puhul võib kaareenergia minimeerimiseks allika juures kasutada koos RC summutus- või tagasilöögikaitseahelatega volfram-hõbeda (AgW) sulameid.

Mahtuvusliku ja lambikoormustega seotud esmane oht on sisselülitamisel tekkiv massiivne sisselülitusvool, mis võib kergesti põhjustada kontakti mikrokeevitamist või kleepumist. LED-draiverite, hõõglampide ja mahtuvuslike energiasalvestussüsteemide puhul eelistab tööstus AgSnO2 või AgW kontakte nende suurepärase keevituskindluse tõttu. Lisaks summutatakse sisselülitusvoolud ja vähendatakse kontaktide kulumist selliste meetmete abil nagu NTC voolu piiramine ja eellaadimisahelad.

Mikrovoolu "kuivahela" rakendustes ulatuvad voolud tavaliselt mikroamprist kümne milliamprini; tööpinged on liiga madalad, et tekitada piisavalt soojusenergiat pinna oksiidkilede purustamiseks. Nende täppissignaalirakenduste jaoks standardib tööstus kullasulamist või paksu kullaga kaetud tihendatud kontakte, mis asuvad täielikult suletud releekonstruktsioonides. See isoleerib kontaktid söövitavate atmosfäärigaaside eest, vältides sellega kontakti takistuse triivi ja signaali katkemist.

Suure vooluga alalisvoolurakendused, nagu autosüsteemides ja energiasalvestites, hõlmavad karme töötingimusi, kus kaared ei kustu kergesti ja kontaktide erosioonimäär on kõrge. Tööstuses kasutatakse üldiselt AgW või AgWC komposiitkontakte ja järgitakse rangelt koormuse vähendamise standardeid, et tagada seadmete ohutu ja stabiilne töö.

Elektroonikatööstus on loonud standardsed protsessid ümarate hõbedaste bimetallneetide valimiseks. Esiteks kvantifitseeritakse koormuse parameetrid, määratledes peamised andmed, nagu püsiseisundi vool, tipp-liigvoolutugevus ja lülitussagedus. Järgmiseks määratakse materjalikategooriad minimaalse töövoolu põhjal: madala vooluga rakenduste puhul on eelistatud väärismetallikontaktid, suure võimsusega stsenaariumide puhul eelistatakse aga kaareerosioonile vastupidavaid hõbedasulameid. Samal ajal hinnatakse selliseid tegureid nagu töötemperatuur, niiskus ja söövitav gaasikeskkond, et need vastaksid relee tihendusastmele ja kontaktmaterjalile konkreetsele rakendusele.

Toote valideerimise käigus on tööstus liikunud kaugemale lihtsast takistuslikust koormustestist. Selle asemel nõuab see vastupidavuse testimist takistusliku, induktiivse ja mahtuvusliku koormuse stsenaariumides, jälgides samal ajal kontakti temperatuuri tõusu ja kontakti takistuse muutusi, et ennustada pikaajalist jõudluse halvenemist.

Loodud on standardiseeritud tõrkeotsingu süsteem, mis käsitleb tavalisi kontakti rikkerežiime: kontaktkeevitus on tavaliselt põhjustatud liigsest liigvoolust või ebapiisavast sulamistakistusest, mis nõuab voolu piiravate ahelate optimeerimist ja kontaktmaterjalide uuendamist; kontakti takistuse suurenemine on tavaliselt tingitud pinna oksüdatsioonist või sulfiidiga saastumisest, mistõttu on vaja lülituda korrosioonikindlatele väärismetallkontaktidele või suletud releedele; tugev kontakterosioon tuleneb sageli liigsest kaareenergiast, mis nõuab kaarekustutusstruktuuride ja summutusahelate täiustamist; ja nõrkvoolu signaalide kadumist seostatakse üldiselt kontaktkile rikkega, mis nõuab kullatud kontaktlahenduste kasutuselevõttu.

Keskkonnasõbralik disain, kõrge jõudlus ja täppistehnika on elektriliste bimetallneetide materjalide arendamise põhisuundumused. Globaalsete keskkonnaeeskirjade tõttu kaotatakse kiiresti järk-järgult kasutuselt kaadmiumi sisaldavad AgCdO materjalid. AgSnO2 – keskkonnasõbralik hõbedasulam – on tasakaalustatud jõudluse tõttu muutunud tööstuse peamiseks alternatiiviks; Tänu pulbritöötluse ja mikrostruktuuri optimeerimise edusammudele paraneb selle vastupidavus keevitamisele ja erosioonile, ületades järk-järgult traditsiooniliste kaadmiumipõhiste materjalide oma.

VahepealElektrilised bimetallist kontaktneedidtehnoloogiad arenevad pidevalt, et sobida miniatuursetele suure tihedusega elektriseadmetele, kusjuures suure vooluga miniatuursed releed seavad kontaktmaterjalidele üha rangemaid nõudeid seoses soojuse hajumise, temperatuurikindluse ja konstruktsiooni stabiilsusega. Tööstuslik teadus- ja arendustegevus keskendub sulami koostiste optimeerimisele, töötlemismeetodite ajakohastamisele ja partii konsistentsi kontrollimisele; rafineeritud tootmisjuhtimise kaudu käsitleb see sarnaste materjalide jõudluse erinevusi, et täita kõrgetasemeliste sektorite, nagu uus energia, intelligentsed seadmed ja täppiselektroonika, rangeid rakendusnõudeid.
