Ühenduse usaldusväärsuse suurendamine madalpinge voolujaotuses: puurklambri klemmid on miniatuursete kaitselülitite peamise valikukriteeriumina

Madalpinge elektrijaotus- ja terminali elektrisüsteemides on terminaliühenduste pikaajaline töökindlus muutunud esmaseks murekohaks nii seadmetootjate kui ka insenerihankespetsialistide jaoks. Töö ajal puutuvad madalpinge elektriseadmed, nagu miniatuursed kaitselülitid (MCB) ja rikkevooluseadmed (RCD) pideva voolukoormuse, ümbritseva õhu temperatuuri kõikumiste ja mehaanilise vibratsiooni all. Kontaktpunktide lõdvenemine või halvenemine võib otseselt kahjustada vooluringi kaitsefunktsioone ja põhjustada ohutusjuhtumeid. Seda arvestades on juhtmete ja seadmete vahelise liidesena toimivate MCB kruviklemmide elektriliste puuriklemmide konstruktsioon ja valmistamise täpsus omandanud kriitilise tähtsuse.

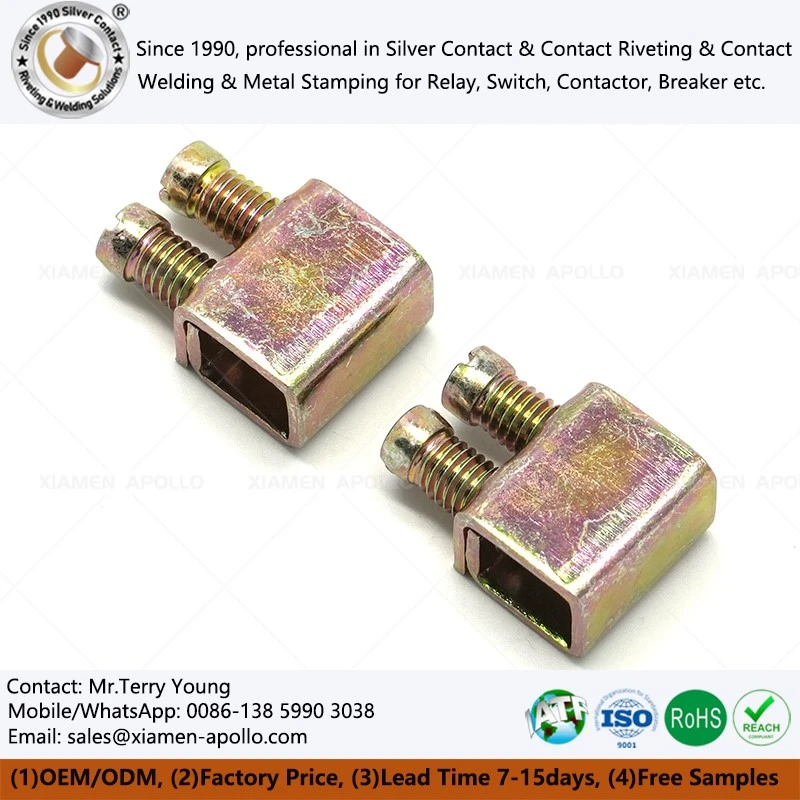

Miniatuurses kaitselülitis on stantsimiskruvi klemmiplokid juhtmete kinnitamiseks ja voolujuhtimise hõlbustamiseks nii sisendi kui ka väljundi poolel. Nende ühenduspunktide töökindluse määravad eelkõige kolm tegurit: kinnituskonstruktsiooni võime säilitada stabiilset rõhku pikaajalise koormuse korral, võime hoida kontakttakistus vastuvõetavas vahemikus ja kinnitusdetailide (nt keermed) vastupidavus korduvale paigaldamisele.

Traditsioonilised plokkklemmid toetuvad kruvile, mis surub otse vastu juhti. Kuigi see meetod on oma ülesehituselt lihtne, on selle meetodi puhul kalduvus materjali lõdvestumise tõttu aja jooksul kinnitusjõu kadumisele – protsessile, mida sageli võimendab termiline tsükkel ja vibratsioon. Seevastu puuriklambri konstruktsioonid kasutavad kruvilt allapoole suunatud surve neelamiseks sõltumatut kinnituskeha. See disain koondab kinnitusjõu fikseeritud kontaktpinnale, tagades stabiilsema ühenduse ja vähendades temperatuuri põhjustatud paisumise või kokkutõmbumise ohtu.

Inseneripraktikas on ühenduse kvaliteedi hindamise võtmenäidik kontakttakistus. Liiga kõrge kontakttakistus toob kaasa täiendava temperatuuri tõusu, kui koormusvool läbib ühenduse; aja jooksul kiirendab see juhtide oksüdatsiooni, luues kahjuliku tsükli. Kinnituskorpuse geomeetriat optimeerides, efektiivset kontaktpinda suurendades ja kontaktpindadele spetsiaalseid katteid kandes saab kontakttakistust tõhusalt madalal tasemel hoida.

Traadiühenduse elektrilise klemmiploki korpus moodustatakse tavaliselt külmvaltsitud teraslehtede stantsimise teel. Materjali valik on otseselt seotud terminali konstruktsiooni terviklikkusega, kui see allub kõrgele kontaktrõhule. Insenerirakendustes valitakse tavaliselt Q235 süsinikteras või SPCC külmvaltsitud teras. Mitme jaamaga progresseeruva stantsimise abil hoitakse seina paksus kandvates nurkades ühtlane, vältides deformatsiooni või murdumist, kui kruvid pingutatakse kindlaksmääratud pöördemomendiga.

Keermestatud osa on kruviklambriga ühendava klemmiploki üks levinumaid rikkekohti. Sisekeerme tootmiseks kasutatav meetod mõjutab otseselt nende vastupidavust "eemaldamisele" (keerme libisemine). Keermemoodustavate kraanide (rullkraanide) kasutamine lõikekraanide asemel võimaldab metalli terastruktuuri kokku suruda ja suunata piki keermeprofiili; see suurendab keermete nihkekindlust korduval monteerimisel ja lahtivõtmisel, vähendades seeläbi kohapealse paigaldamise ajal eemaldamise ohtu.

Pinnatöötlus on sama oluline. Tsinkkate toimib korrosioonivastase tõkkena, kuid selle paksus tuleb hoolikalt tasakaalustada magnetahelate või montaaživahede nõuetega. Levinud tehniline lahendus hõlmab kollast tsinkimist koos kolmevalentse kroomi passiveerimisega; see tagab vastavuse neutraalse soolapihustuskatse standarditele, vältides samas liiga paksu katte kahjustamist montaaži täpsust. Lisaks eemaldab enne plaadistamist tünnil trummeldava rüsieemaldusprotsess, mis eemaldab tembeldamisest jäänud teravad pursked, vältides keerdunud vaskjuhtmete südamike kahjustamist kinnitamise ajal.

Kaasaegsed madalpingeelektriseadmete tootmisliinid sõltuvad suuresti automatiseeritud montaažist. Lekketerminali välise geomeetria mõõtmete järjepidevus määrab otseselt selle, kas see saab automaatse sisestusseadmete kaudu sujuvalt liikuda. Halb kontroll välismõõtmete tolerantside üle võib põhjustada selliseid probleeme nagu osade kinnikiilumine või joondamise tõrked, mis häirivad kogu tootmisliini läbilaskevõimet.

Säilitades stantsimisprotsessi ajal ranget kontrolli väliste tolerantside üle ning täpsustades keerme sammu ja positsioneerimise mõõtmeid, saavad tootjad tagada ühtlase jõudluse erinevate osade partiide puhul. See nõue on eriti oluline suuremahulise mitme partii tootmise puhul ning see on hankemeeskondade jaoks tarnija tehniliste võimaluste hindamisel põhikriteerium.

Madalpinge elektriseadmete tootjate puhul peaks terminali tarnija hindamine ulatuma palju kaugemale kui näidiste visuaalne kontroll. Soovitatav on kontrollida järgmisi mõõtmeid:

Esiteks materjalid ja plaadistus. Kinnitage korpuse materjali klass, samuti plaadistuse tüüp ja paksus. Taotlege soolapihustuskatse aruannet, et kontrollida, kas korrosioonikindlus vastab kavandatud töökeskkonna nõuetele.

Teiseks mehaanilised ja elektrilised parameetrid. Määrake maksimaalne pingutusmoment, mida vooluringimõõturi raudklemmi pressraam talub, kontakti takistuse vahemik ja selle jõudlus vibratsiooni all. Neid parameetreid peaksid toetama asjakohased testimisstandardid.

Kolmandaks, mõõtmed ja kokkusobivus. Hankige andmeid kriitiliste mõõtmete tolerantside kohta ja kinnitage ühilduvus automatiseeritud koosteseadmetega, et vältida integratsiooniprobleeme masstootmise ajal.

Neljandaks, sertifikaadid ja vastavus. Vaadake üle kvaliteedijuhtimissüsteemide sertifikaadid ja keskkonnanõuetele vastavuse dokumendid (nt RoHS ja REACH), et tagada toote vastavus ekspordi sihtkohtade turulepääsu nõuetele.

Kuigi klemmid on madalpinge elektriseadmete põhikomponendid, on need otseselt seotud vooluahela ühenduste pikaajalise ohutusega. Tänu oma stabiilsele kinnitusjõudlusele ja suurele tootmise järjepidevusele on puurklambristruktuurid muutumas üha enam eelistatud valikuks miniatuursete kaitselülitite (MCB) klemmide jaoks. Inseneri klientide jaoks on süstemaatiline hindamine, mis hõlmab materjale, tootmisprotsesse, tolerantse ja valideerimisandmeid, tõhus viis ühenduse usaldusväärsuse tagamiseks ja väljatõrgete riski minimeerimiseks. Valides tõestatudMCB kruviklemm Elektriline puuriklemmloob tugeva aluse madalpinge elektrijaotussüsteemide stabiilseks tööks.
