Nutika mõõtmise ja energiatarbimise juhtimise ajakohastamine: ülitäpse proovivõtutehnoloogia analüüs, mis kasutab magnetriivreleede šunte

Tööstusuudiste lühikokkuvõte – nutikate võrkude, nutikate kodusüsteemide ja väikese võimsusega tööstuslike juhtimisrakenduste laialdase kasutuselevõtuga on suurenenud nõudlus voolu mõõtmise ja koormuse juhtimisseadmete ülitäpse vooluproovi võtmise järele. Süsteemi juhtimis- ja mõõteahelate põhikomponendina on magnetilise lukustusrelee, mida iseloomustab selle bistabiilne olemus ja nullvõimsust hoidev olek, muutunud nutikate lülitite, nutikate pistikupesade ja elektriarvestite tööstusstandardiks. Kuid vooluproovi võtmise täpsuse ja stabiilsuse tagamine, kui seadmed puutuvad kokku keerulistest koormustest tulenevate liigvoolude ja elektromagnetiliste häiretega (EMI), on muutunud inseneriprojekti kriitiliseks fookuseks.

Selles tehnoloogilises evolutsioonis mängivad mangneetiliste lukustusrelee šuntidel otsustavat rolli. Suure täpsusega takistusliku elemendina, mis ühendab releekontakte mõõtekiipidega, määrab šundi temperatuuritegur (termiline triiv), konstruktsioonikonstruktsioon ja häirekindlus otseselt kogu seadme mõõtmistäpsuse ja pikaajalise töökindluse.

Nutikas kodu ja mõõteseadmed eelistavad ülimadalat ooterežiimi energiatarbimist. Magnetlukustusrelee mähis saab impulsssignaali ainult olekuüleminekutel; seejärel tugineb see sisemise püsimagneti magnetjõule, et hoida kontakte kas suletud või avatud asendis. See mehhanism välistab pideva mähise energiatarbimise, mis on tüüpiline tavapärastele elektromagnetreleedele nende tavaliselt avatud või tavaliselt suletud olekus.

Sellegipoolest seab mähise juhtimise impulsside käivitatud elektromagnetiline siirdereaktsioon koos keeruliste koormuste mõjuga relee kontaktidele kõrgemale voolu mõõtmisele. Nutikad ahelad juhivad mitmesuguseid koormusi, millel on sageli järgmised omadused:

• Mahtuvuslik sisselülitusvool:Aktiveerimisel võivad sellised koormused nagu LED-draiverid ja lülitustoiteallikad tekitada liigvoolusid, mis on mitu kuni kümneid kordi suuremad kui nende püsiseisundi väärtused.
• Induktiivne taga-EMF:Väikesed mootorikoormused, mida leidub sellistes rakendustes nagu mootoriga kardinad või elektroonilised ukselukud, võivad käivitamise või seiskumise ajal vooluahelasse tuua kõrge amplituudiga pingepiike.

Sellistes suure dünaamilise ulatusega voolukeskkondades on standardsete diskreetimistakistite puhul kalduvus lokaalsest kuumenemisest põhjustatud takistuse triivimisele, mis põhjustab mõõtmise ebatäpsusi. Spetsiaalselt magnetlukuga releekonstruktsioonide jaoks loodud E-beam Welding Shunti abil saavad insenerid termilist triivi tõhusalt maha suruda. See tagab, et takistuse väärtused (sageli millioomi või isegi mikrooomi vahemikus) jäävad täpseks ja stabiilseks isegi siis, kui need on allutatud suurele voolule.

Mõõtesüsteemide töökindluse tagamiseks kogu nende pika tööea jooksul peavad insenerimeeskonnad EBW mangaani vase šuntide integreerimisel magnetlukustusreleedega hoolikalt hindama järgmisi põhiparameetreid:

1. Manganiini sulam ja madala temperatuuri takistustegur (TCR)

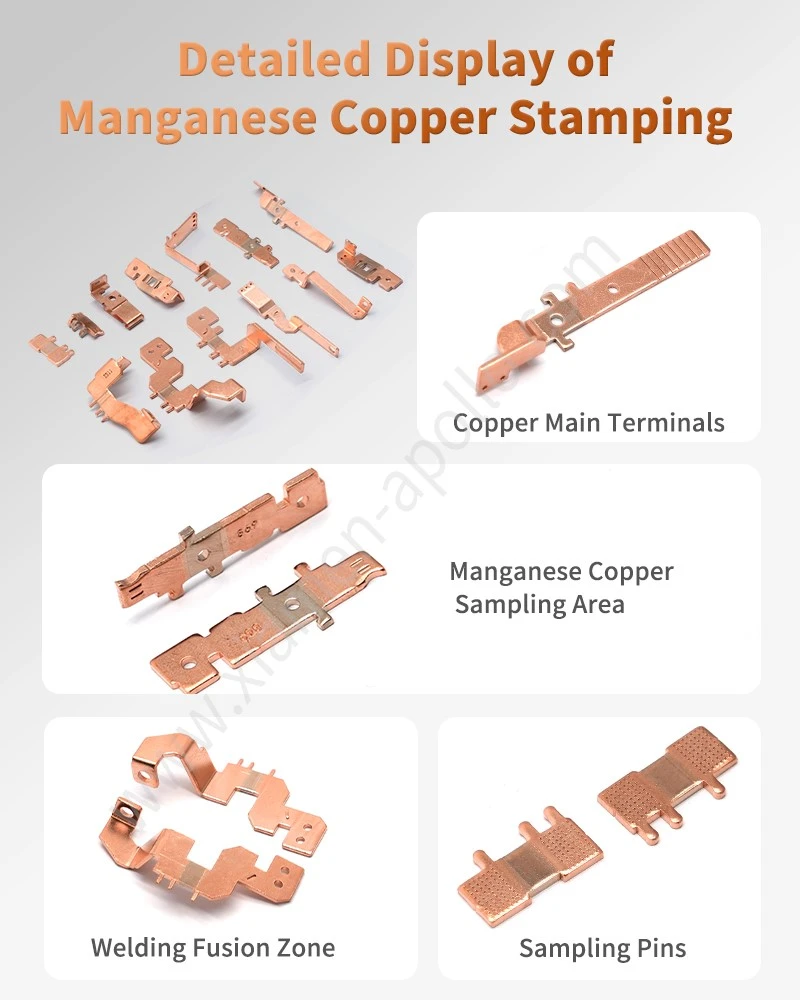

Kvaliteetsete šuntide puhul kasutatakse tavaliselt elektronkiirkeevitust, et ühendada väga stabiilse manganiini sulamiga vaskklemmidega. Manganiini iseloomustab erakordselt madal temperatuuritakistustegur (TCR) – tavaliselt alla ±20 ppm/kraadi – ja minimaalne termiline elektromotoorjõud (termiline EMF). See tagab, et takistus püsib stabiilsena isegi siis, kui temperatuur tõuseb pikaajalise suure voolu tõttu, minimeerides sellega mittelineaarseid mõõtmisvigu allika juures.

2. Struktuurne integratsioon ja madal parasiitne induktiivsus

Ruum nutikate lülitite korpustes ja elektriarvestites on sageli äärmiselt piiratud. Klemmiploki manganiini šundid peavad olema täpselt keevitatud magnetlukustusreleede tihvtide või siinide külge. Modulaarselt konstrueeritud šundi saab integreerida otse relee väljundklemmidega; see mitte ainult ei lihtsusta SMT (Surface Mount Technology) kokkupanekut, vaid lühendab oluliselt ka kõrge vooluahela teekonda, vähendades parasiit-induktiivsust ja suurendades komponendi vastupidavust kõrgsageduslike liigvoolude vastu.

3. Vastupidavus tugevatele magnetväljadele ja elektromagnetilistele häiretele (EMI)

Suure tihedusega paigalduskeskkondades võib magnetilise lukustusrelee käivitamisel tekkiv intensiivne impulssvool põhjustada kiirgushäireid lähedalasuvatele traadita side moodulitele (nt Zigbee, Wi-Fi või BLE). Hästi läbimõeldud šunt, mis kasutab sümmeetrilisi tuvastusjälgi või kahe teega anduri konstruktsiooni, võib välistada välised magnetvälja häired, tagades, et relee ajamimpulssidega ühendamine ei mõjuta madala taseme pingeanduri signaale.

Paljudes praktilistes rakendustes jäävad nutiseadmete releed ja šundid fikseerituks aastateks, läbides vaid minimaalse arvu lülitustoiminguid. See pikaajaline staatiline töörežiim seab komponentide füüsikalisele ja keemilisele stabiilsusele ranged nõuded:

• Oksüdatsioonikindlus ja keskkonnakaitse:Kõrge õhuniiskus ja peene tolmu olemasolu võivad kergesti põhjustada metalli kontaktpindade oksüdeerumist. Kvaliteetsetel ettemaksuarvestite šuntidel on spetsiaalne nikeldatud või korrosioonivastane kate, mis takistab takistuste väärtuste triivimist pinna oksüdatsiooni tõttu.
• Termiline pinge ja mehaaniline vastupidavus:On oluline, et šundi ja relee tihvtide soojuspaisumistegurid oleksid hästi sobitatud. See tagab, et pikaajaline kokkupuude termilise tsükliga – kõrge ja madala temperatuuri kõikumised – ei põhjusta jootekoha pragunemist ega kontakttakistuse suurenemist.

Magnetlukustusreleede ja kaabeljuhtme šunttakistite kaasamisega, mis on läbinud range termilise tsükli ja täiskoormusega vananemiskatsed, saavad insenerid märkimisväärselt vähendada müügijärgsete rikete määra. See tagab, et süsteem säilitab mõõtmistäpsuse vastavuses riiklike ja rahvusvaheliste standarditega (nt ANSI või IEC mõõtmisspetsifikatsioonid) ka pärast aastatepikkust töötamist.

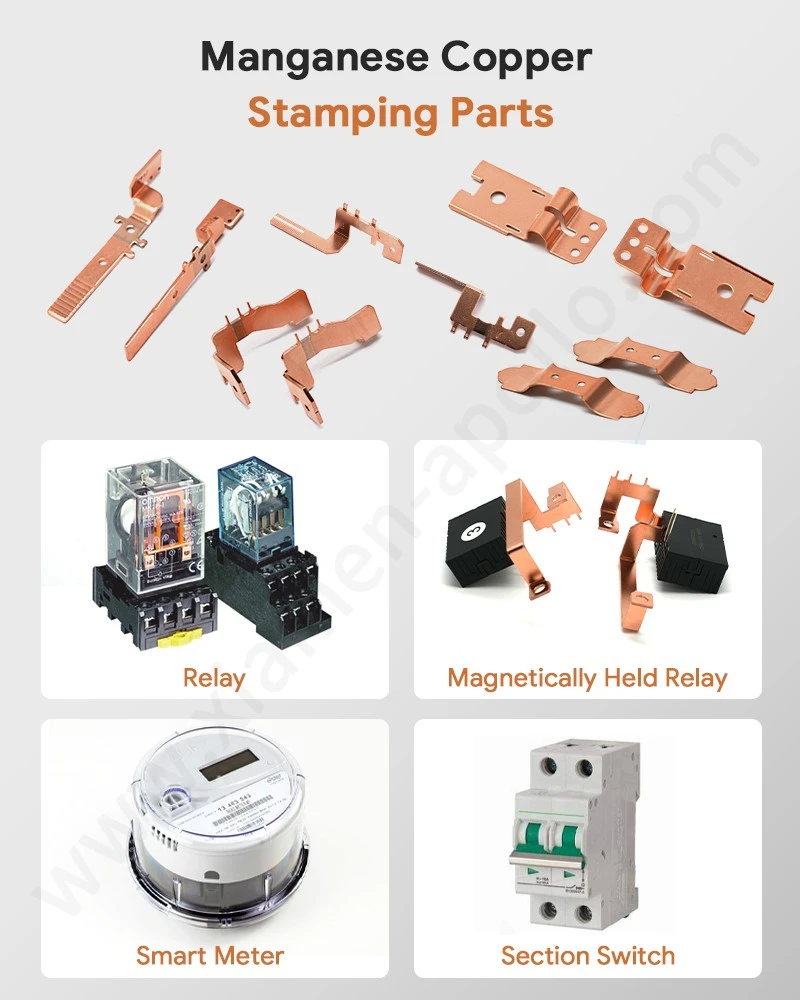

Alates nutikatest arvestitest kuni suure tihedusega intelligentsete lülititeni on tõhus energiahaldus muutunud riistvaraarenduse põhifookuseks. Magnetilised lukustusreleed lahendavad energiatarbimise väljakutseid süsteemi juhtimistasandil, samal ajal kui energiamõõdiku jootmiskeevitusreleed tagab täpsuse ja töökindluse anduri tasemel. Nende komponentide sügav integratsioon – nii füüsilise struktuuri kui ka elektrilise jõudluse osas – juhib uue põlvkonna intelligentse terminali riistvara arengut.

Riistvaraarhitektide ja hankeotsuste langetajate jaoks ei tohiks voolutundliku lahenduse valikul lähtuda ainult üksikute komponentide maksumusest. Selle asemel tuleks esmase traadi manganiini šundi kombinatsiooni üldist jõudlust hinnata terviklikult:

• Montaažiga seotud vigade minimeerimiseks eelistage tarnijaid, kes pakuvad integreeritud, eeljoodetud või kokkupandud E-tala keevitusšundi üksusi.
• Rakenduste puhul, mis hõlmavad LED-sisendvoolu või mootori seiskumise tingimusi, küsige konkreetselt andmeid šundi vastupanuvõime kohta kõrgete siirdevoolude korral, samuti selle taastumisaja kohta.
• Kontrollige šundi andurklemmide PCB paigutuse spetsifikatsioone, tagades, et tuvastussignaali jäljed suunatakse relee ajamimähistest ja kõrgsagedusantenni aladest eemale.

Kvaliteetse magnetilise šundi kaasamisega lukustusreleede jaoks saavad insenerimeeskonnad tõhusalt tasakaalustada madala energiatarbimise, kompaktse suuruse ja kõrge täpsuse nõudeid, tagades seadmete stabiilse ja usaldusväärse tehnilise toe kogu mitmeaastase tööea jooksul.
