Manganiini vasest šundisõlmed nutikates arvestites ja BMS-i vooluandurites

Manganiini vasest šundisõlmed muudavad voolu mõõdetavaks pingelanguks läbi kalibreeritud madala takistusega elemendi, võimaldades nutikatel arvestitel ja akuhaldussüsteemidel (BMS) arvutada mõõdetud pinge põhjal voolu. Manganiin tagab madala temperatuuri takistuse koefitsiendi (TCR), samas kui vaskklemmid vähendavad ühenduse takistust ja toetavad vooluülekannet. Voolu täpseks tuvastamiseks peab konstruktsioon kontrollima takistuse tolerantsi, termilist triivi, liigendi terviklikkust ja mõõtmisviga kindlaksmääratud töövahemikus.

Miks kasutatakse manganiini madala takistusega šunttakistites?

Manganiin on vasepõhine vastupidavussulam, mis sisaldab tavaliselt vaske, mangaani ja niklit. Selle koostis ja kuumtöötlus on valitud nii, et saavutada stabiilne elektritakistus ja madal TCR ettenähtud temperatuurivahemikus.

Erinevalt vaskjuhist, mille takistus muutub temperatuuri tõustes märgatavalt, suudab korralikult töödeldud manganiinielement säilitada töötemperatuuri muutudes suhteliselt stabiilse takistuse. See omadus muudab manganiini sobivaks täppisšunttakistite jaoks, mida kasutatakse energia mõõtmisel, aku jälgimisel ja tööstusliku voolu mõõtmisel.

Täpse manganiini šundi praktiline disainieesmärk võib olla TCR alla 50 ppm/kraadi. See on pigem spetsifikatsiooni eesmärk kui iga manganiini klassi universaalne omadus; tegelik jõudlus sõltub sulami koostisest, töötlemisest, geomeetriast ja temperatuurivahemikust.

Nutikate arvestite šunttakistite peamised elektrilised parameetrid

Need väärtused on näidisprojekti eesmärgid, mitte kõigi koostude jaoks garanteeritud spetsifikatsioonid. Lõplikud vastuvõtupiirid tuleks kokku leppida komponendi joonisel ja elektrilise katseplaaniga.

TCR-i kontrollimine ja takistuse stabiilsuse testimine

Manganiini vase šundi tarnija peaks määrama, kuidas TCR-i mõõdetakse, selle asemel, et tugineda sulami nimitähistusele. Sobiv kontrolliplaan sisaldab:

• Neljajuhtmeline Kelvini mõõtmine, et vähendada juhtme- ja kontakttakistusvigu.
• Takistuse mõõtmised kindlaksmääratud temperatuuripunktides pärast termilist stabiliseerimist.
• Kontrollitud mõõtevool isekuumenemise piiramiseks.
• Vastupidavuse võrdlus enne ja pärast termotsüklit või rakendusepõhist vastupidavuse testimist.
• Jälgitavad kirjed, mis seovad sulamipartiid, komponentide partiid ja katsetulemused.

Temperatuurivahemik, ooteaeg, vool ja vastuvõtupiirid peaksid vastama komponendi spetsifikatsioonile. Üksik ruumitemperatuuri takistuse mõõtmine ei saa kindlaks määrata TCR-i ega pikaajalist stabiilsust.

Miks vase-manganiini liigend vajab protsessi kontrolli?

Manganiin ja vask täidavad samas šundikoostis erinevaid elektrilisi funktsioone. Manganiin loob kalibreeritud takistuse, samas kui vask tagab väikese takistusega ühenduse vooluringiga.

Ühendus on potentsiaalne mõõtmisvea allikas. Liigne keevisõmbluse läbitungimine, ebaühtlane sulamistsoon, takistuselemendi termilised kahjustused või geomeetrilised erinevused võivad muuta koostu efektiivset takistust.

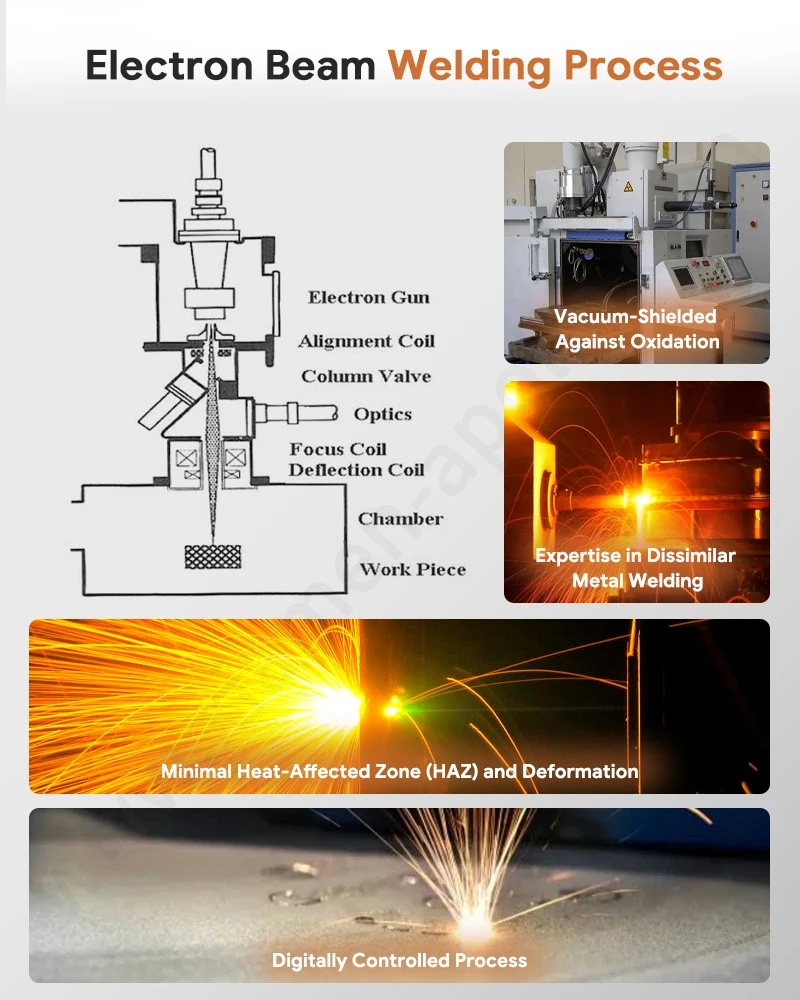

Elektronkiirkeevitus (EBW) kasutab energia edastamiseks lokaliseeritud piirkonda kontsentreeritud elektronkiirt. Vaakumis teostamisel võib see tekitada kitsa keevisõmbluse piiratud ümbritseva soojussisendiga. Protsessi aken tuleb aga välja töötada konkreetse sulamikombinatsiooni, liite geomeetria ja komponendi mõõtmete jaoks.

EBW protsessimuutujad ja kvaliteedikontrollid

Nende muutujate arvulised piirangud tuleks kehtestada protsessi arendamise teel ja registreerida kinnitatud keevitusprotseduuris. Universaalsed kiire võimsuse või keevituskiiruse seadistused ei ole sobivad, kuna nõutav energiasisend sõltub materjali paksusest, liitekonstruktsioonist ja seadmete konfiguratsioonist.

Ükski ühendamisprotsess ei ole iga šundi konstruktsiooni puhul automaatselt parem. Valiku tegemisel tuleks arvesse võtta nõutavat liite takistust, tootmismahtu, komponendi geomeetriat, maksumust, kontrollimeetodit ja takistuse stabiilsust pärast ühendamist.

Keevisõmbluse valideerimine: elektritakistuse ja ristlõike kontroll

Väliselt vastuvõetav keevisõmblus võib siiski sisaldada mittetäielikku sulandumist või ebaühtlast liidest. Valideerimisel tuleks ühendada elektrilised ja metallurgilised kontrollid.

Soovitatavad kinnitusmeetodid on järgmised:

• Valminud šundi nelja juhtme takistuse mõõtmine.
• Keevisõmbluse ristlõike analüüs läbitungimise ja sulandumise järjepidevuse uurimiseks.
• Tõmbe-, nihke- või muu mehaaniline katsetamine, kui liitekonstruktsioon seda nõuab.
• Takistuse võrdlus enne ja pärast termotsüklit.
• Voolutee ja keevisõmbluse asukoha mõõtmete kontroll.
• Ebanormaalset takistuse triivi või lokaalset kuumenemist näitavate seadmete rikkeanalüüs.

Vastuvõtukriteeriumid tuleks kindlaks määrata joonise, toote riskihinnangu ja rakendusnõuete põhjal. Standard IEC 60947 võib olla asjakohane teatud madalpinge lülitus- ja juhtimisseadmete puhul, samas kui arukad arvestid ja autoakusüsteemid vajavad nende vastavate toote- ja rakendusstandardite järgi hindamist.

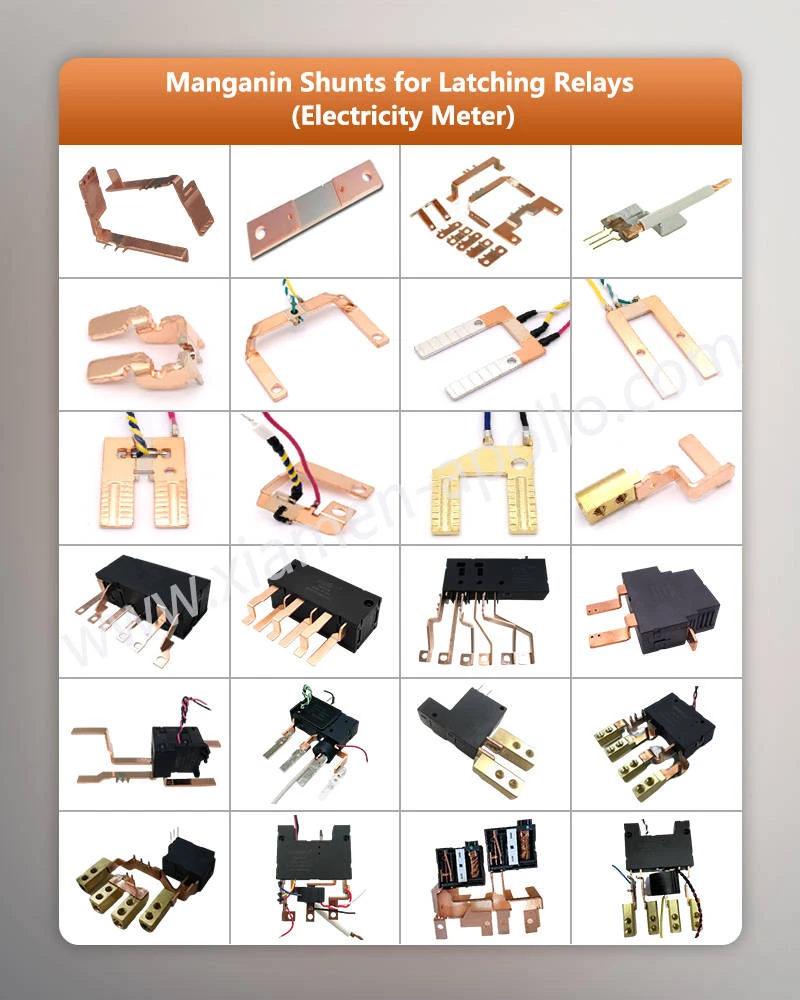

Nutika arvesti šunditakistid: takistuse stabiilsus aja jooksul

Nutikad arvestid mõõdavad elektrienergiat, võttes pinge ja voolu näidist ning töötledes signaale läbi mõõteahela. Šundipõhises voolukanalis mõjutab takistuse väärtus otseselt mõõtmise esiotsa esitatavat pinget.

Šundi konstruktsioon peab tasakaalustama kolme muutujat:

• Pingesignaal: suurem takistus annab antud voolu juures suurema pingesignaali, kuid suurendab ka võimsuse hajumist.
• Isekuumenemine: järgneb võimsuskadu (P=I^2R). Liigne temperatuuri tõus võib mõjutada takistuse stabiilsust ja läheduses asuvaid komponente.
• Mõõtmiskoormus: šundi pingelangus vähendab ühendatud vooluahelale saadaolevat pinget ja peab jääma kavandatud eelarve piiresse.
• Näiteks 100 A vooluga 100 μΩ šunt tekitab 10 mV languse ja hajutab 1 W. Need arvud on illustratiivsed ega määra konkreetse toote nimivoolu.

Arvesti konstruktsioonides tuleks arvesse võtta pidevat voolu, ülekoormuse kestust, ümbritsevat temperatuuri, PCB paigutust, klemmide ühenduse takistust ja mõõte-IC sisendvahemikku. Ühe voolu ja ühe temperatuuri juures kalibreerimine ei pruugi adekvaatselt iseloomustada jõudlust kogu tööpiirkonna ulatuses.

BMS-i vooluandur: impulsskoormused ja termiline tsükkel

Akuhaldussüsteem kasutab voolumõõtmisi, et toetada laadimise ja tühjenemise jälgimist, ülevoolukaitset ja aku oleku hindamist. Šundil võib esineda pidev vool, lühiajalised piigid, regeneratiivvool ja korduvad termilised tsüklid.

Takistuse element ja vaskklemmid peavad olema projekteeritud eeldatavate elektriliste ja mehaaniliste koormuste jaoks. Peamised kontrollipunktid hõlmavad järgmist:

Pideva voolu ja tippvoolu kestus.

• Takistuse triiv korduvate koormustsüklite korral.
• Temperatuuri tõus manganiinielemendil ja keevitatud liidestel.
• Mehaaniline terviklikkus vibratsiooni ja soojuspaisumise all.
• Mõõtmistäpsus nii laadimise kui ka tühjendamise suunas, kui see on asjakohane.
• Ühilduvus valitud voolutundliku võimendi ja ADC-ga.

Tugeva vooluga akusüsteemide puhul tuleks vooluteed ja pinge tuvastamise teed eraldi käsitleda. Kelvini ühendus võtab mõõtmised määratletud tajupunktidest, et vähendada põhivooluklemmide pingelangusest põhjustatud vigu. Tundepunktide vale paigutus võib kahjustada madala TCR-i sulamist saavutatavat täpsust.

Manganiini šunt versus ainult vase vooluandur

Ainuüksi vaske saab kasutada voolu tuvastamiseks teatud arhitektuurides, sealhulgas süsteemides, mis mõõdavad magnetvälju või kompenseerivad juhtme takistust. Tavalise takistusliku šundi jaoks, mis nõuab stabiilset, kalibreeritud pinge-voolu suhet, pakub manganiin aga sobivamat takistuselementi.

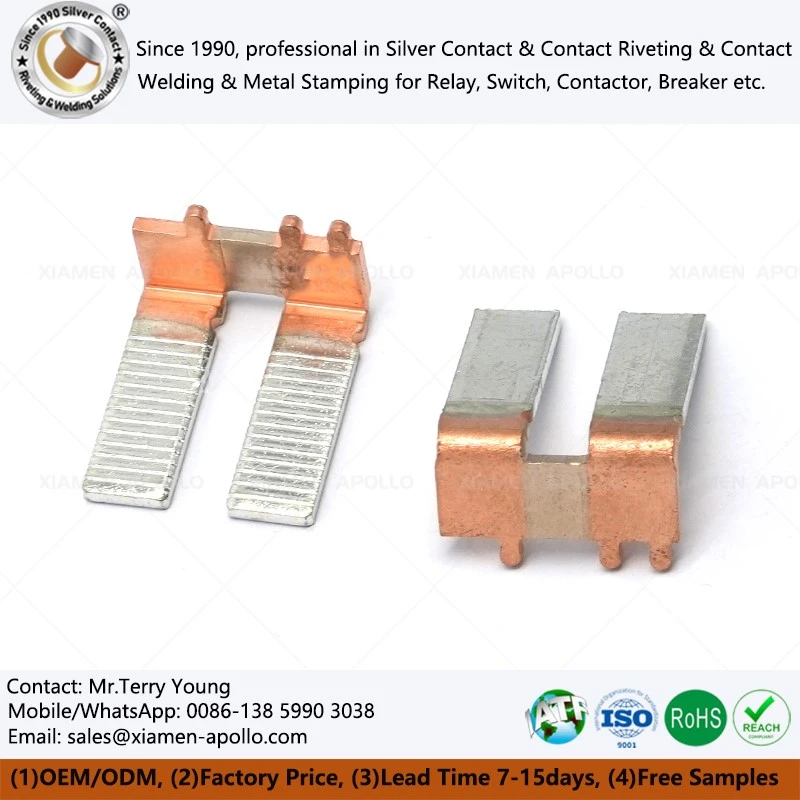

Manganiini vasest šundikoostude materjalid ja mõõtmed

Stabiilse voolu tuvastamiseks on vaja ühtseid materjali omadusi ja korratavat komponentide geomeetriat. Manganiini koostise, elementide mõõtmete, vaskklemmide paksuse või keevisõmbluse asukoha erinevused võivad mõjutada nii takistust kui ka soojusjaotust.

Tootmiskontrolli plaan peaks hõlmama:

• Sulami klassi ja sissetuleva materjali jälgitavus.
• Manganiini elemendi mõõtmed ja vaskklemmide geomeetria.
• Takistuse mõõtmine enne ja pärast ühendamist, kui see on määratletud.
• Keevisõmbluse asukoht, läbitungimine ja liidese terviklikkus.
• Lõplik takistus, mõõtmete ja visuaalne kontroll.
• Partii tuvastamise ja mittevastavuse kirjed.

Kohaldatavad mõõtmete tolerantsid ja elektrilise vastuvõtu piirid tuleks täpsustada kinnitatud joonisel. Tolerantsi, näiteks ±0,01 mm, tuleks kasutada ainult siis, kui see on tegeliku osa geomeetria ja tootmisprotsessi jaoks sobiv.

Tootmise testimis- ja mõõteseadmed

Testimissagedus peaks kajastama tootmismahtu, protsessi võimekust, komponentide kriitilisust ja klientide nõudmisi. Vajadusel saab kombineerida esmase artikli kontrollimist, perioodilist kontrollimist ja statistilise protsessi jälgimist.

ISO 9001 pakub kvaliteedijuhtimise raamistikku. IATF 16949 kehtib organisatsioonide ja tarneahelate kohta selle autotööstuses; seda ei tohiks väita sertifikaadina, välja arvatud juhul, kui asjaomasel tootmiskohal on kehtiv sertifikaat. RoHS-i ja REACH-määruse järgimist peaksid toetama kohaldatavad materjalideklaratsioonid ja tarneahela dokumentatsioon.

Rikkeanalüüs peaks eristama manganiini elemendi triivi, takistuse muutusi vaskühenduses ja mõõteahela vigu. Iga mõõtehälbe käsitlemine sulamiprobleemina võib põhjustada tarbetuid materjalimuutusi, jättes samal ajal tegeliku rikkemehhanismi lahendamata.

1. Kuidas mõõdetakse manganiini vasest šunttakisti TCR-i?

Mõõtke takistust neljajuhtmelise Kelvini meetodi abil kahel või enamal kontrollitud temperatuuril pärast termilist stabiliseerimist. Arvutage TCR takistuse muutuse ja temperatuuri erinevuse põhjal kindlaksmääratud vahemikus. Katsevool peab piirama isekuumenemist ning aruanne peaks määratlema mõõtemääramatuse ja aktsepteerimiskriteeriumid.

2. Millist teavet on vaja kohandatud nutika arvesti šunttakisti hinnapakkumise saamiseks?

Esitage nimitakistus, tolerants, TCR, nimi- ja ülekoormusvoolud, temperatuurivahemik, klemmi mõõtmed, liitumisnõuded, aastane nõudlus ja kohaldatavad kontrollistandardid. Joonis või 3D-mudel aitab kindlaks teha valmistatavuse, tööriistanõuded, prototüübi ulatuse ja tootmishinna.

3. Kuidas saab OEM kontrollida manganiini vasest šundikoostu materjali jälgitavust ja keevisõmbluse kvaliteeti?

Taotlege materjalipartii dokumente, komponentide partiide identifitseerimist, takistustesti tulemusi ja keevisõmbluste kontrollimise aruandeid. Kui see on ette nähtud, vaadake üle metallograafilised ristlõiked ja termilise või elektrilise vastupidavuse andmed. ISO 9001 või IATF 16949 sertifikaati tuleks võrrelda tegeliku tootmiskoha sertifitseerimisalaga.

Esitage oma takistuse sihtmärk, TCR-i limiit, praegune profiil ja komponendi joonis, et saada ülevaade tootmise teostatavuse kohtaManganiini vasest šundi sõlmed. Tehase insenerimeeskonnad saavad enne prototüübi kinnitamist ja mahu hankimist hinnata manganiini ja vase materjalide valikut, EBW liigeste disaini, vastupidavuse testimist ja tootmise kontrollimise nõudeid.
