Isekinnituv kruvi paigaldamine: paneeli valimine, pressimise tõrkeanalüüs ja tootmise juhtimine

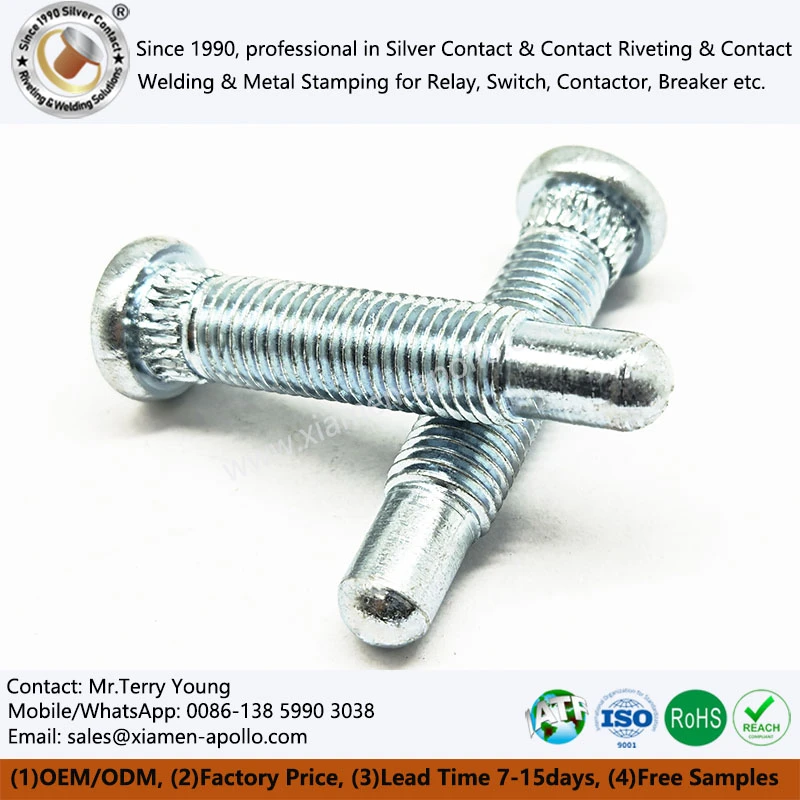

Isekinnituvad kruvid kinnitavad keermestatud kinnitusdetailid lehtmetallis, sundides paneeli materjali kontrollitud survejõuga rõngakujulisse lukustuselementi voolama. Saadud mehaaniline blokeering on ilma keevitamise või koputamata pöörlemise ja väljatõukamise vastu, kui paneeli materjal, ava geomeetria, kinnitusdetail ja paigaldustingimused on ühilduvad. Kui iseklaasuv kruvi pöörleb või tõmbub välja, ei ole survejõu suurendamine või suurema kinnitusvahendi valimine õige parandustegevus enne, kui rikkemehhanism on tuvastatud.

Paneeli kõvadus ja paksus määravad klammerdamise teostatavuse

Isekleepuvad kinnitusdetailid sõltuvad põhilehe kohalikust plastilisest deformatsioonist. Paigaldamise ajal voolab paneeli materjal kinnitusdetaili lukustussoonde või sisselõigetesse, luues takistuse pöörlemisele ja aksiaalsele nihkele.

Paneel peab olema piisavalt plastiline ja üldiselt pehmem kui kinnitusvahendi efektiivsed lukustusomadused. Liiga kõva leht võib materjalivoolule vastu seista, samas kui liiga õhuke leht ei pruugi pakkuda piisavalt materjali lukustusgeomeetria täitmiseks.

Enne isekleepuva kruvi määramist kontrollige:

• Paneeli materjal:Määrake täpne sulam ja klass, näiteks madala süsinikusisaldusega teras, roostevaba teras või alumiinium.
• Lehe paksus:Kinnitage tegelik minimaalne ja maksimaalne paksus vastavalt kinnitusdetaili tootja poolt lubatud vahemikule.
• Kõvadus:Kontrollige paneeli mõõdetud kõvadust selle asemel, et eeldada, et identne paksus tähendab identset paigalduskäitumist.
• plastilisus:Hinnake, kas leht võib lokaalselt deformeeruda ilma pragude või liigse hõrenemiseta.
• Pinnakate:Tuvastage tsinkimine, värv, pulbervärvimine või muud töötlusviisid, mis võivad mõjutada istet või mõõtmete ühilduvust.
• Serva kaugus:Kinnitage tootja spetsifikatsioonile vastav kaugus paigaldusavast paneeli servani ja külgnevate objektide vahel.

Plastilise süsinikterasest paneeli jaoks sobiv kinnitus ei pruugi sama nimipaksusega kõvemas roostevabast terasest lehes samaväärselt toimida.

Auku läbimõõt, tolerants ja jämeduse suund materjali voolu juhtimine

Paigaldusava on funktsionaalne mõõde, mitte lihtsalt vaba ruumi ava. Kui auk on liiga suur, ei pruugi paneel lukustussoont piisavalt täita. Kui see on alamõõduline, võib sisestusjõud tõusta, paneel võib moonduda või kinnitus ei pruugi korralikult istuda.

Ärge rakendage universaalset aukude tolerantsi erinevate kinnitusdetailide suuruse, paneelisulamite või paksuste puhul. Nõutav läbimõõt ja tolerants peavad tulenema valitud kinnitusdetaili paigaldusspetsifikatsioonidest ja olema kinnitatud esinduslike katsetega.

Lukustusmehhanism sõltub plastivoolust, mitte ainult hõõrdumisest

Õige paigaldamise ajal rakendab press kinnitusdetaili asetamiseks aksiaalset jõudu, samal ajal kui tugialasi hoiab paneeli. Paneeli materjal voolab lukustusfunktsiooni ja moodustab mehaanilise blokeeringu.

Säilitamine sõltub tulemuseks olevast geomeetriast ja materjali haardumisest. Pressijõud on protsessi sisend, mitte tõend edukast ühendusest. Liigne jõud ei suuda usaldusväärselt kompenseerida liiga suurt auku, kokkusobimatut paneeli kõvadust, ebapiisavat lehe paksust või halvasti konstrueeritud kinnitusvahendit.

Paigaldusprotsess peaks looma ja hooldama:

• Õige stantsi või presspea geomeetria.
• Lame, stabiilne tugialasi.
• Survepea ja tugipinna vaheline paralleelsus.
• Kontsentriline joondus kinnitusdetaili ja paigaldusava vahel.
• Määratud paigaldussuund.
• Kontrollitud survejõu või nihke aken, mis on kinnitatud valitud koostu jaoks.

Presspea joondamine ja alasi tugi hoiavad ära kohalikke kahjustusi

Nurga all olev presspea või ebaühtlane tugi võib tekitada kinnitusdetaili ümber ebaühtlase deformatsiooni. Üks pool võib istuda esimesena, samal ajal kui vastaskülg jääb ebapiisavalt kinni. Nähtav pea võib tunduda vastuvõetav isegi siis, kui lukustusfunktsioon pole õigesti moodustatud.

Kontrollige tööriistade seadistust:

• Pea-alasi paralleelsus.
• Kontsentrilisus rammi, kinnitusdetaili ja ava vahel.
• Alasi tasane ja piisav tugi paigalduskoha ümber.
• Kinnitusdetailide õige suund ja söötmine.
• Paneeli liikumine pressimistsükli ajal.
• Märgid lokaalsest paindumise, pragude või püsiva paneeli moonutuse kohta.

Paigaldustööriistad peavad vastama tegelikule paneeli ja kinnitusdetailide kombinatsioonile. Tööriistade seadistust, mis töötab ühe materjaliklassi jaoks, ei tohiks automaatselt üle kanda teisele klassile või kattetingimustele.

Surve suurendamise asemel looge valideeritud jõuaken

Igale isekinnituvale kruvile ei kehti ükski survejõu väärtus. Nõutav jõud sõltub kinnitusdetailide geomeetriast, paneeli sulamist, paksusest, kõvadusest, ava läbimõõdust ja seadme konfiguratsioonist.

Looge protsessi aken kontrollitud katsete abil, kasutades kinnitatud kinnitusdetailide ja paneelide spetsifikatsioone. Registreerige jõu-nihke reaktsioon, kui sobivad jälgimisseadmed on saadaval, ja kontrollige valmis liigendit nõutavate kinnipidamistestide abil.

Vastuvõetavad protsessipiirangud tuleb kindlaks määrata kinnitusdetailide spetsifikatsioonidest ja kontrollida tootmist esindavatel osadel. Ärge leiutage nimijõudu või tolerantsi, kui projekteerimisdokumentatsioon seda ei paku.

Pöörlev kinnitus viitab ebapiisavale pöörlemisvastasele haardumisele

Kruvi pingutamise ajal pöörlev kinnitus võib olla ebapiisav haardumine paneeli ja lukustusfunktsiooni vahel. Paigaldusrõhu suurendamine põhjust tuvastamata võib paneeli deformeeruda, jättes põhiprobleemi lahendamata.

Kontrollige järjestikku järgmist.

• Aukude suurendamine:Mõõtke augu tegelik läbimõõt ja võrrelge seda kinnitatud joonisega.
• Ebapiisav materjalivoog:Kontrollige esinduslikku ristlõiget, et teha kindlaks, kas paneeli materjal täidab lukustussoont.
• Paneeli kõvadus:Kinnitage materjali tegelik kvaliteet ja kõvadus vastavalt kinnitatud spetsifikatsioonidele.
• Kinnitusdetailide geomeetria:Kontrollige osa numbrit, lukustusfunktsiooni ja mõõtmete versiooni.
• Paigaldamise joondamine:Kontrollige presspea, alasi ja paigaldatud kinnitusdetaili ekstsentrilisust.
• Keerme pöördemoment:Veenduge, et montaaži pöördemoment on lubatud piirides ja vaadeldud pöörlemine ei ole põhjustatud sõltumatust koostuprobleemist.

Võimaluse korral uurige rikkis liigendit ristlõikes. Paneeli kaasamise ulatus ja sümmeetria pakuvad kasulikumat tõendit kui ainult pea välimus.

Väljatõukamise tõrge nõuab nii kinnitusdetaili kui ka paneeli kontrollimist

Aksiaalse koormuse all välja tõmbuv kinnitus võib viidata ebapiisavale lukustusele, kohalikule paneeli rikkele või paigaldamisel tekkinud kahjustusele.

Kontrollige:

• Paneeli rebenemine paigaldusava ümber.
• Ebapiisav lehe paksus või materjali tugevus.
• Lukustussoone mittetäielik haardumine.
• Liigsest jõust põhjustatud praod või jäävdeformatsioon.
• Vale serva kaugus.
• Kinnitusvahendi või paneeli mõõtmete erinevus.

Eristage kinnitusdetailide nihkumist ja paneeli riket. Kui paneeli materjal rebeneb kinnitusdetaili ümbert ära, ei pruugi lihtsalt kinnitusvahendi suuruse suurendamine probleemi lahendada. Paneeli konstruktsioon, servade kaugus, materjali omadused või koormuse jaotus võivad vajada ülevaatamist.

Tasapinnaline iste on mõõtmete kontroll, mitte kinnipidamise test

Kinnituspea, mis asub paneeliga samal tasapinnal, võib siiski olla ebapiisava pöörlemis- või väljatõukekindlusega. Visuaalne kontroll kinnitab istme geomeetriat, kuid ei saa kindlaks teha mehaanilise blokeeringu tugevust.

Kasutage eraldi aktsepteerimiskriteeriume:

• Paigaldatud kõrgus või tasapind.
• Kinnitusvahendi perpendikulaarsus.
• Paneeli moonutamine ja pragunemine.
• Keerme seisukord ja gabariidi vastuvõtmine.
• Pöörlemisvastane takistus.
• Aksiaalne väljatõuketakistus.

Määratlege joonisel, tehnilistes spetsifikatsioonides või kinnitatud valideerimisplaanis nõutav katsekoormus, kinnituste paigutus, laadimissuund ja vastuvõtupiir. Salvestage tegelik tulemus ja seostage see kohaldatavate toote- ja protsessimuudatustega.

Pöörlemisvastased ja väljatõuketestid peavad kajastama tegelikke hoolduskoormusi

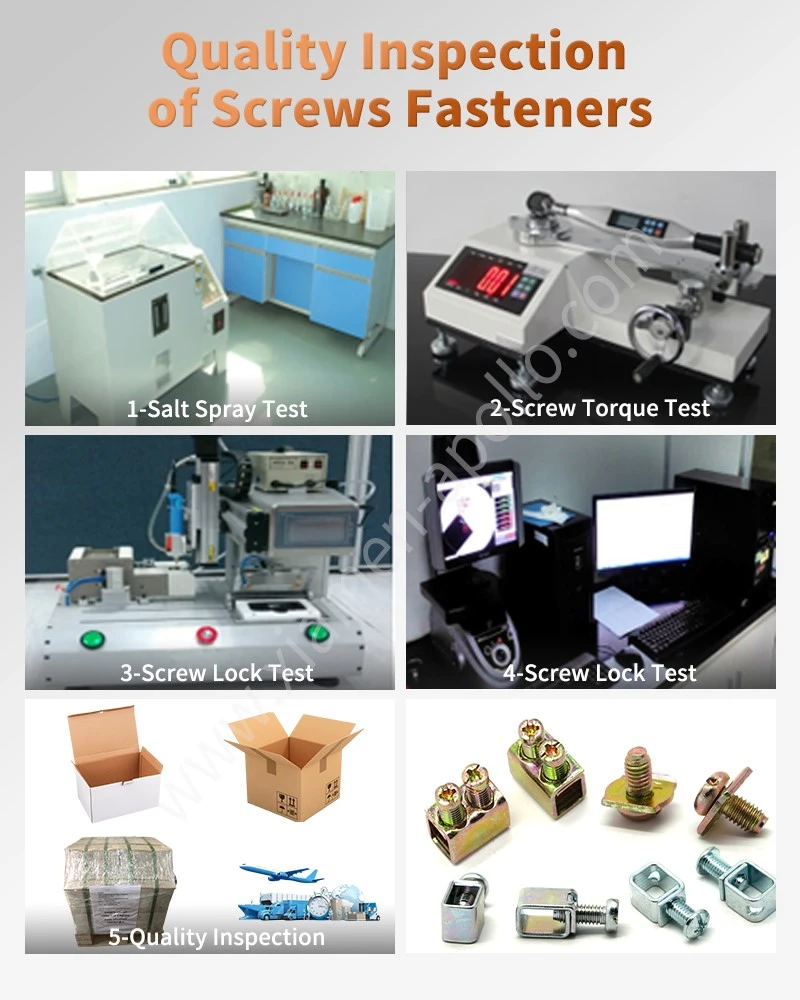

Pöörlemisvastane testimine hindab paigaldatud kinnitusele rakendatud pöördemomendi takistust. Väljatõuketestimine hindab vastupidavust aksiaalsele nihkele määratletud koormustingimustes. Need kaks testi hindavad erinevaid rikkerežiime ja neid ei tohiks käsitleda teineteise asendajatena.

Kasutage valideerimisel tüüpilist paneeli materjali, paksust, augu ettevalmistamist, katte seisukorda ja paigaldusseadmeid. Testkupong, mis on valmistatud erinevast materjalist või valmistatud teistsuguse avamisprotsessiga, ei pruugi kajastada tootmise jõudlust.

Miks ei ole pressijõu suurendamine vaikimisi korrigeeriv tegevus?

Kui kinnitusvahend pöörleb, tehke esmalt kindlaks, kas paneeli materjal on moodustanud vajaliku mehaanilise blokeeringu. Liigne survejõud võib suurendada kahjustatud ala, deformeerida lehte, moonutada külgnevaid omadusi või kahjustada kinnitusdetaili paigaldatud geomeetriat.

Kontrollitud parandusmeetmete järjestus on järgmine:

• Karantiin mõjutas tootmist ja tuvastage asjaomane partii.
• Kontrollige kinnitusdetaili osanumbrit ja paneeli materjali spetsifikatsiooni.
• Mõõtke paigaldusava ja paneeli paksus.
• Kontrollige pressi joondamist ja tugitingimusi.
• Uurige esinduslikke ebaõnnestunud liigeseid.
• Tehke kontrollitud katseid, muutes korraga ühte muutujat.
• Enne vabastamist korrake pöörlemisvastast, väljatõuget ja mõõtmete kontrolli.
• Kõik kohandused tuleb enne tootmise jätkamist dokumenteerida ja kinnitada.

Võrdne paneeli paksus ei tähenda kinnitusdetailide samaväärset jõudlust

Kaks identse nimipaksusega paneeli võivad paigaldamise ajal käituda erinevalt, kuna nende kõvadus, voolavuspiir, plastilisus, tera struktuur ja pinnakatte tingimused võivad erineda.

Näiteks madala süsinikusisaldusega terasleht ja võrdse paksusega roostevabast terasest leht ei pruugi tagada samaväärset materjalivoogu sama lukustusfunktsiooni ümber. Alumiiniumpaneelid nõuavad ka spetsiaalset ühilduvuskontrolli, kuna nende deformatsioon ja lokaalne kandevõime erinevad terase omadest.

Seetõttu tuleb kinnitusdetailide valikul lähtuda kogu paneeli spetsifikatsioonist, mitte ainult paksusest. Kui paneeli sulam või temperament muutub, kontrollige, kas olemasoleva kinnitusdetailide tähistus ja paigaldusprotsess jäävad heaks.

Ebaõnnestunud isekleepuva liigendi keevitamiseks on vaja inseneri kinnitust

Isekinnituva kinnitusdetaili keevitamine remondina ei asenda korrektset paigaldust rutiinselt. Keevitamine võib mõjutada paneeli omadusi, tsinkkatet, korrosioonikindlust, mõõtmete täpsust ja läheduses asuvaid komponente. See võib lisada ka kuumusest mõjutatud tsoone, moonutusi või täiendavaid viimistlusnõudeid.

Igasugust keevituspõhist remonti tuleks käsitleda kui erilist insenertehnilist kõrvalekallet. Projekteerimisasutus peab enne rakendamist heaks kiitma remondimeetodi, vuugi tugevusnõuded, kontrollikriteeriumid, korrosioonikaitse ja kohaldatavad kvalifikatsioonikatsed.

Kui koost on seotud ohutusega või reguleeritud toote spetsifikatsioonile, hinnake, kas remont mõjutab esialgset kvalifikatsiooni või sertifitseerimise alust.

Esimese artikli ülevaatus peab kinnitama, et liigend on täielikult paigaldatud

Enne masstootmist teostage esimese toote paigaldus, kasutades selleks ettenähtud tootmiskinnitust, paneeli materjali, aukude tegemise protsessi, tööriistu ja pressi seadistusi.

Kontrolliplaan peaks sisaldama:

• Kinnitusdetailide identiteet, keerme mõõtmed ja lukustuse geomeetria.
• Paneeli materjali klass, paksus ja kõvadus, kui see on ette nähtud.
• Paigaldusava läbimõõt ja seisukord.
• Paigaldatud kõrgus, perpendikulaarsus ja paneeli moonutamine.
• Keermemõõturi tulemused.
• Pöörlemisvastane ja väljatõukekatse tulemused heakskiidetud piiride suhtes.
• Pinnakatte seisukord enne ja pärast paigaldamist.

Salvestage kinnitatud proovi valmistamiseks kasutatud tööriistade konfiguratsioon ja protsessisätted. Esimese artikli heakskiit peaks põhinema mõõdetavatel aktsepteerimiskriteeriumidel, mitte ainult visuaalsel välimusel.

Lukustage heakskiidetud protsess ja kinnitage asjakohased muudatused uuesti

Kui koost on valideerimise läbinud, dokumenteerige kinnitatud protsessiparameetrid ja kontrollimeetodid. Määrake piirangud, mille piires võib rutiinne tootmine toimida, ja täpsustage tingimused, mis käivitavad ümberkvalifitseerimise.

Uuesti hindamine on vajalik, kui muudatus võib mõjutada materjali voolu, lukustusgeomeetriat või liite kinnipidamist. Näited:

• Paneelide sulami, karastuse, kõvaduse või paksuse muutus.
• Kinnitusdetailide tarnija, materjali, katte või geomeetria muutus.
• Muudetud augu läbimõõt, mulgustamistööriist või jäme eemaldamise meetod.
• Pressimisseadmete, pea, alasi või joonduse muutus.
• Paigaldusjõu või nihke seadete muutus.
• Määratud koostu pöördemomendi või hoolduskoormuse muutus.

Revalideerimise ulatuse määramiseks kasutage riskipõhist muudatuste juhtimist. Mittefunktsionaalse pakendifunktsiooni muutmine võib nõuda teistsuguseid kontrolle kui paneeli materjali või lukustuse geomeetria muutmine.

Partii jälgitavus ja kvaliteetse dokumentatsiooni tugi tarnija kvalifikatsioon

Ostu- ja kvaliteedimeeskonnad peaksid määratlema iga kinnitusprogrammi jaoks vajaliku dokumentatsiooni. Olenevalt rakendusest võib see hõlmata materjalisertifikaate, mõõtmete kontrollimise aruandeid, katmise protokolle, mehaaniliste katsete tulemusi, partii identifitseerimist ja heakskiidetud protsessi parandusi.

ISO 9001 ja IATF 16949 nõuetele tuleks viidata ainult siis, kui see on tarnija sertifitseeritud ulatuse ja kliendi lepinguliste nõuete osas kohaldatav. RoHS ja REACH dokumentatsioon käsitleb kohaldatavaid ainepiiranguid ja keemilist vastavust; see ei määra mehaanilist kinnitustugevust.

Samamoodi saab ASTM B117 alusel tehtava soolapihustuskatsega hinnata korrosiooni käitumist kindlaksmääratud katsetingimustes, kuid see ei tõesta otseselt pöörlemisvastast või väljatõukevastast toimet. Valige iga katse vastavalt tõrkerežiimile või hinnatavale vastavusnõudele.

Kontrollitud ülevaatuse kava peaks siduma iga aktsepteerimisnõude selle mõõtmismeetodi, proovivõtusageduse, kirje ja kõrvaldamise reegliga. See annab ostu-, inseneri- ja kvaliteedikontrollimeeskondadele ühise aluse tarnijate heakskiitmiseks ja pidevaks tootmise jälgimiseks.

1. Miks isekastuv kruvi pärast paigaldamist pöörleb?

Tavalisteks põhjusteks on liiga suur auk, ebapiisav paneeli materjalivool, sobimatu paneeli kõvadus, kinnitusdetailide vale geomeetria või pressimisviga. Mõõtke auk ja kontrollige lukustushaardumist enne paigaldusjõu või kinnituse suuruse muutmist.

2. Kuidas kontrollite isekleepuva kruvi kinnitustugevust?

Kasutage eraldi pöörlemisvastase pöördemomendi ja aksiaalse väljatõuke katseid määratletud kinnitusdetailide, koormustingimuste ja vastuvõtupiiridega. Täiendavate kontrollidena kinnitage paigaldatud kõrgus, keerme seisukord ja paneeli terviklikkus. Katsenõuded peaksid järgima kinnitatud joonist või tehniliste kinnituste kava.

3. Millist teavet on vaja Hiina tehasest kohandatud isekleepuvate kruvide hinnapakkumise saamiseks?

Esitage kinnitusdetailide joonis, keerme spetsifikatsioon, paneeli materjal ja paksus, avade mõõtmed, pinnaviimistlus, aastane nõudlus, tellimuse kogus ja nõutavad kontrollikriteeriumid. Kui need on määratud, lisage pöörlemisvastased ja väljatõuke nõuded, et tarnija saaks hinnata ühilduvust ja pakkumise ulatust.
