Al2O3 alumiiniumoksiidi keraamiline korpus kõrgepinge alalisvoolu kontaktori jaoks ajab uue energia toitelüliti versiooniuuenduse

Energiasalvestite ja elektrisõidukite toitesüsteemide kiire laienemine tõstab kõrgepinge alalisvoolu lülituskomponentidele kõrgemaid nõudeid. Nende kriitiliste osade hulgast paistab Al2O3 alumiiniumoksiidi keraamiline korpus kõrgepinge alalisvoolukontaktori jaoks silma kui põhiline konstruktsioonikomponent, mis tagab toitekontaktoritele usaldusväärse elektriisolatsiooni ja suletud kaarekustutuskambrid.

Alumiiniumoksiidi keraamika, täiustatud keraamika, milles domineerib alumiiniumoksiidi kristalliline faas, teenib oma tasakaalustatud mehaaniliste ja elektriliste omaduste tõttu hüüdnime "tööstushammas". Selle kõrge kõvadus, kulumiskindlus, suurepärane termiline stabiilsus ja korrosioonikindlus muudavad selle ideaalseks karmides lülituskeskkondades. Erinevalt plast- või metallkorpustest säilitab korralikult valmistatud alumiiniumoksiidi keraamika stabiilse isolatsiooni pideva kõrge pinge ja temperatuuri tsüklite korral, vältides isolatsiooni purunemist või konstruktsiooni deformeerumist kaare tekitamise ajal.

Alumiiniumoksiidi keraamika on erakordse kõvadusega, mis on teisel kohal ainult teemandi ja väikese rühma ülikõvade materjalide järel, pakkudes suurepärast kulumiskindlust kontaktori õõnsustes osakeste erosiooni vastu. Selle sulamistemperatuur ületab 2000 kraadi, säilitades tugevuse ja kõvaduse püsivates kõrge temperatuuriga töötingimustes. Materjal peab vastu ka enamikule hapetele, leelistele, sooladele ja sulametallidele, näidates tugevat keemilist inertsust.

Elektriliselt säilitab alumiiniumoksiid suure mahutakistuse ja stabiilse dielektrilise tugevuse isegi kõrgetel sagedustel. Alumiiniumoksiidi keraamika peamiseks puuduseks on omane rabedus, mis on seotud suhteliselt madala soojusjuhtivusega, mis tekitab kiire termilise šoki korral inseneriprobleeme.

Alumiiniumoksiidi keraamika hõlmab tervet puhtusastmete spektrit, määratledes otseselt selle sobivuse kõrgepinge alalisvoolukontaktorirakenduste jaoks.

• 95% alumiiniumoksiidi keraamika: Relay Alumina Ceramic Components kõige laialdasemalt kasutusele võetud üldine klass, mis tasakaalustab masstoodanguna toodetud toitekontaktorite mehaanilist tugevust, isolatsioonijõudlust ja tootmiskulusid.
• 85% alumiiniumoksiid: mõõdukas mehaaniline tugevus, mida kasutatakse tavaliselt madalrõhu isolatsiooni ja korrosioonikindlate keraamiliste konstruktsioonide jaoks.
• 75% alumiiniumoksiid: põhijõudlus, piirdub enamasti tavaliste tulekindlate ja madalpinge isolatsiooniosadega.
• 99% ja kõrgema puhtusastmega alumiiniumoksiid: suurem tihedus, kõvadus ja isolatsioon, reserveeritud esmaklassilistele kõrgepingekontaktoritele ja pooljuhtkomponentidele. Ülikõrge puhtusastmega 99,5% ~ 99,9% alumiiniumoksiid teenindab äärmuslike spetsifikatsioonidega jõuseadmeid, millel on ranged dielektrinõuded.

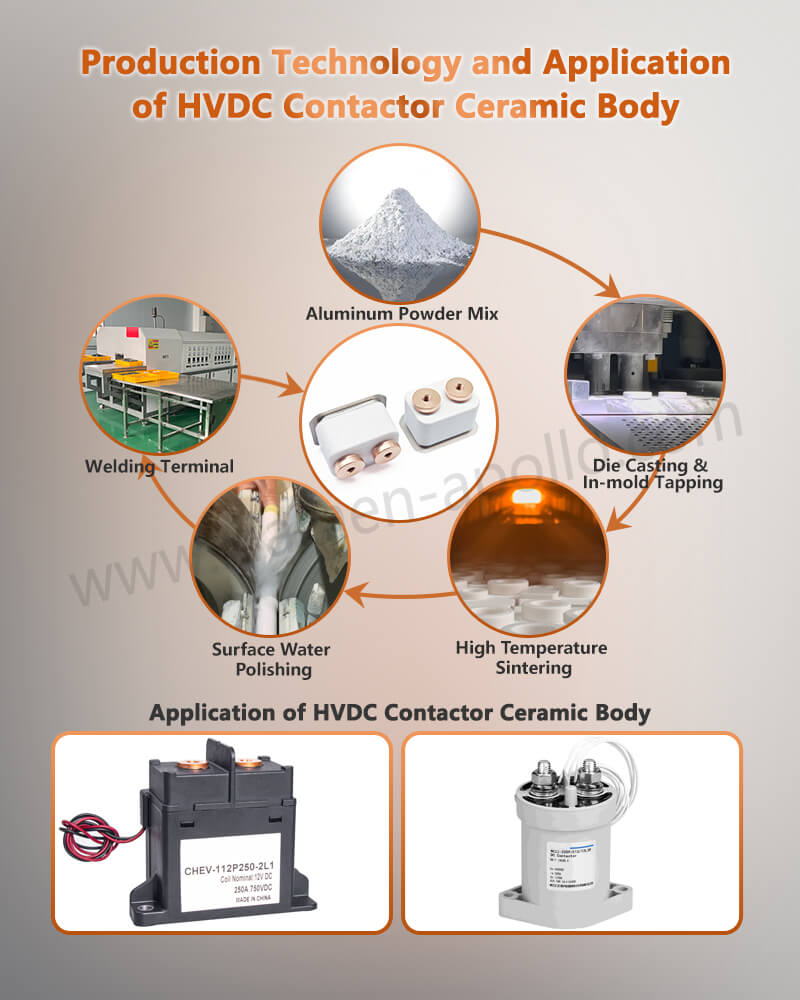

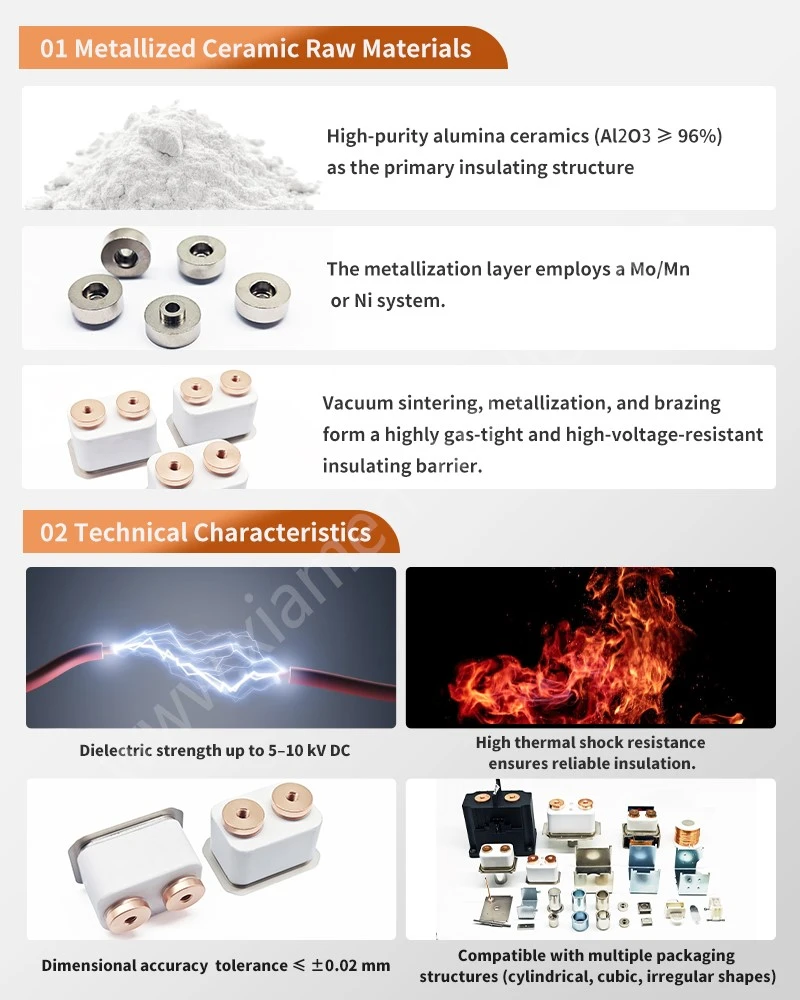

Kõrgtemperatuurse metalliseeritud keraamilise releekorpuse tootmine järgib rangelt kontrollitud mitmeetapilise tootmistöövoogu. Tootjad alustavad kõrge puhtusastmega alumiiniumoksiidi pulbri valmistamise ja valmistamisega. Kuivpressimine, libisemisvalu või survevalu vormib pulbri peaaegu võrgukujulisteks rohelisteks kehadeks.

Paagutamine on kõige kriitilisem etapp. Rohelisi osi kuumutatakse kõrge temperatuuriga ahjudes vahemikus 1600–1800 kraadi. Pulbriosakesed hajuvad ja tihenevad, et saavutada lõplikud mehaanilised ja dielektrilised omadused. Ülikõrge tihedusega nõuete puhul võib rakendada kuumpressimist või kuumisostaatilist pressimist.

Pärast paagutamist muutub alumiiniumoksiid äärmiselt kõvaks. Teemantlihvimine, lappimine ja poleerimine on kohustuslikud järeltöötlusetapid, et saavutada tihe mõõtmete tolerants ja sileda pinnaviimistlus, mis on vajalik järgnevaks keraamika-metalli jootmiseks ja alalisvoolu kontaktorisõlmede hermeetiliseks tihendamiseks.

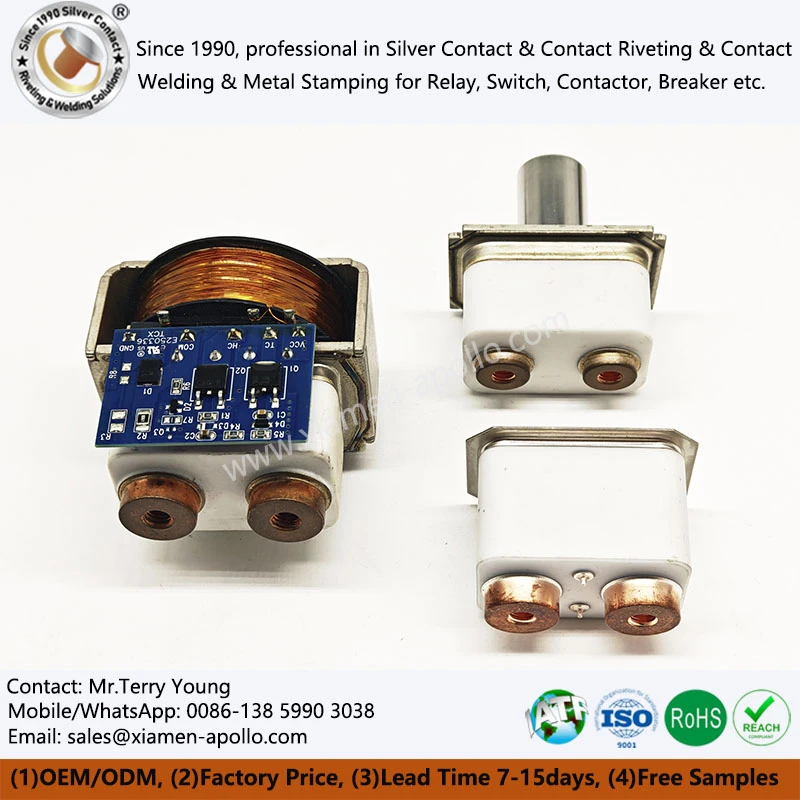

Kõrgepinge alalisvoolu kontaktorite jaoks moodustab EV alumiiniumoksiidi keraamiline korpus suletud kambri, mis eraldab füüsiliselt sisemised elektrikontaktid niiskusest, hapnikust ja väliskeskkonna saasteainetest. Selle kõrge dielektriline tugevus blokeerib kõrgepinge lekketeed ja pärsib kaare paisumist kontaktide avanemisel või sulgumisel.

Lisaks kontaktori korpustele kasutatakse alumiiniumoksiidi keraamikat laialdaselt mehaaniliste tihendusrõngaste, keraamiliste düüside, elektrooniliste substraatide ja kõrgepinge isolatsioonikomponentide jaoks. Võrreldes teiste täiustatud keraamikaga seisneb alumiiniumoksiidi suurim eelis tasakaalustatud ja terviklikus jõudluses, küpses masstootmisahelas ja soodsates kuludes. Räninitriid paistab silma sitkuse ja termilise löögikindlusega; tsirkooniumoksiid tagab suurepärase purunemiskindluse; ränikarbiid tagab ülikõrge soojusjuhtivuse. Kuigi need alternatiivid paistavad silma üksikutes mõõdikutes, jääb alumiiniumoksiid suure mahuga kõrgepinge alalisvoolukontaktori isolatsioonikorpuste põhivalikuks.

Kuna uued energiasüsteemid liiguvad kõrgema tööpinge ja kompaktse disaini poole, edeneb EV alumiiniumoksiidi keraamilise releekorpuse materjalide optimeerimine jätkuvalt. Insenerid keskenduvad pulbri koostise, paagutamisparameetrite ja pinnaviimistluse häälestamisele, et vähendada rabedusohtu ja parandada hermeetilise tihenduse konsistentsi. Materjal toetab ka edaspidi ohutumaid ja pikema tööeaga alalisvoolu lülitusseadmeid aku lahtiühendamiseks, energia salvestamiseks ja raskete alalisvoolujaotussüsteemide jaoks.

Materjali näidiste hindamise ja kohandatud jooniste saamiseks pöörduge kiiresti meie insenerimeeskonna pooleAl2O3 alumiiniumoksiidi keraamiline korpus kõrgepinge alalisvoolukontaktori jaoks, mida toetab meie täielik ettevõttesisene täppiskeraamika töötlemine ja metalliseerimine.
