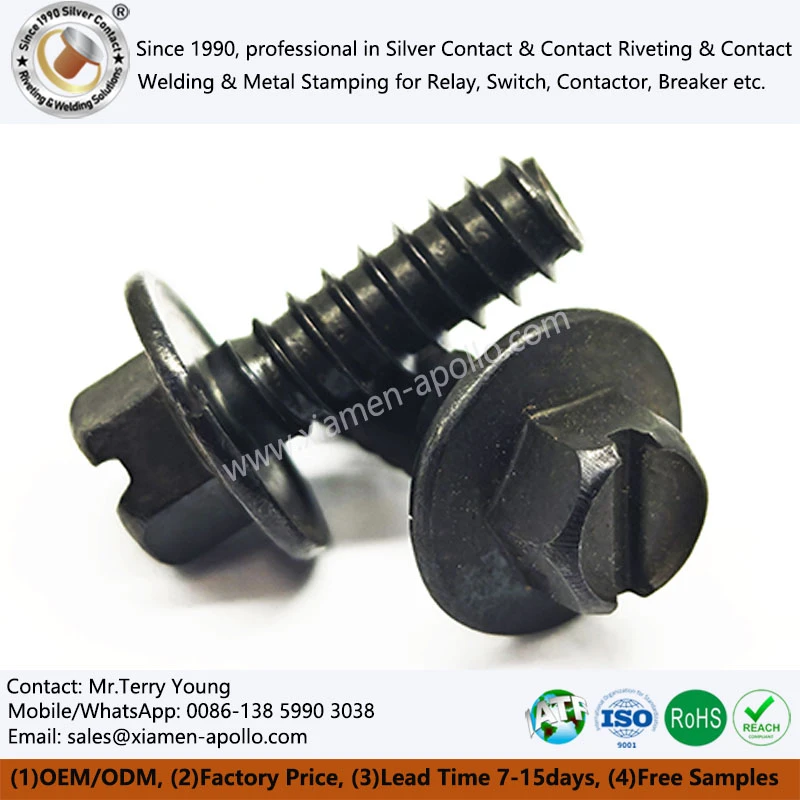

Tööstuslikud montaažimeeskonnad seisavad kahe ajamiga kinnitusdetailide asendamisel sageli silmitsi ootamatute seisakutega ja komponentide kahjustustega. Insenerid ja hankespetsialistid teatavad äärikuga kuuskantpeaga poldikruvi sagedastest sobivustõrgetest, isegi kui keerme spetsifikatsioonid paistavad paberil identsed.
Need kombineeritud ristsüvend ja välised kuuskantkinnitused toetavad kahte kinnitusviisi ühes peas. Ristsüvend töötab kitsastes kohtades kruvikeerajaotsakestega, välimine kuuskantprofiil aga võimaldab suurema pöördemomendi jaoks kasutada pistikupesasid. Kahe ajamiga struktuur loob aga levinud eksiarvamuse: üks töötööriist ei garanteeri, et ka teine draivi liides sobiks korralikult. Tööriistade mittevastavus võib eemaldada ristpilu, ümardada välimised kuuskantnurgad või takistada ääriku täielikku istumist aluspinna vastu.
Kahe draivi liidese jaoks on nõutav eraldi identifitseerimine
Sisemisel ristsüvendil ja välisel kuusnurgal on sõltumatu geomeetria. Ostjad ei saa ainuüksi keerme läbimõõdu põhjal järeldada kuusnurkset risttasapinda ega käsitleda kõiki ristsüvendi profiile vahetatavatena.
Seadmekoostude ruumipiirangud võimaldavad sageli juurdepääsu ainult ühele draivitüübile. Tootmismeeskonnad peavad kinnitama, kas kruvikeeraja otsak saab täielikult kinnituda piki poldi telge ja kas pesal on kuuskantpea ümber piisavalt vaba ruumi. Füüsilist kontrolli vajavad ka eriomadused, sealhulgas libisemisvastased hammastused või ääriku all olevad ribid; neid detaile ei saa olemasolevate kinnitusdetailide asendamisel tähelepanuta jätta.
Täismõõtmete kontrollnimekiri ümberjärjestamiseks
Hanke- ja kvaliteedikontrolli meeskonnad peaksid enne korduvate tellimuste esitamist neid võtmemõõtmeid kontrollima.
| Funktsioon | Kontrollitavad üksused | Võimalikud riskid |
|---|---|---|
| Risti süvend | Süvendi tüüp, suurus, sügavus ja seisukord | Natuke väljalülitamine või mittetäielik kaasamine |
| Väline kuuskant | Risti tasane mõõde, pea kõrgus | Lahtine või tihe pistikupesa, puudub juurdepääs |
| Äärik | Välisläbimõõt, paksus, kontaktpinna tekstuur | Muutunud laagripiirkond, häiritud külgnevad osad |
| Niit | Läbimõõt, samm, keerme efektiivne pikkus | Kehv keerme haardumine või vale kinnituspikkus |
| Pinna viimistlus | Materjali klass ja plaadistus | Korrosioonioht ja hõõrdemuutused pöördemomendi reguleerimisel |
Enne tellimuste vormistamist peaksid tehnikud katsetama nii otsikut kui ka pesa puhaste, kahjustamata näidisosadega. Kulunud poltide näidised on võrdlusdetailidena ebausaldusväärsed, kuna deformeerunud pilud ja ümarad kuuskantservad võivad anda vale läbipääsu.
Konsulteerige meie elektriinseneridega juba täna
Sobitage kinnitusdetailide andmed tegelike montaažitööriistadega
Mõnes jaamas kasutatakse käsitsi kruvikeerajaid, teistel liinidel töötavad pneumaatilised või elektrilised pistikupesad. Isegi kui äärikuga kuuskantpeaga poldi kruvi sobib ühe tööriistaga, ei pruugi teine ajam kohapeal oleva riistvaraga joondada. Operaatorid peaksid vältima pöördemomendi suurendamist tööriista libisemisel või suvalist ümberlülitamist otsaku ja pesa vahel ilma inseneri loata.
Veaotsing peaks välja selgitama algpõhjuse: kulunud tööriistad, valed kinnitusdetailid või piiratud töökaugus paigalduskohas. Säilitage ebaõnnestunud kinnitusdetailide näidised ja registreerige libisemisjuhtumid konkreetsetes tööjaamades, et eraldada tööriistaprobleemid spetsifikatsioonivigadest.
OEM-tellimuste dokumendijoonised ja näidisviited
Tarnijad nõuavad selgeid eest- ja külgvaates jooniseid täielikult mõõdetud pea geomeetriaga. Ostjad peaksid selgelt märkima, millist ajamimeetodit tootmises kasutatakse. Vastasel juhul võivad visuaalselt sarnased kinnitusdetailid saabuda kokkusobimatute ajamiprofiilidega, mis põhjustab kuluka partii ümbertöötlemise.
Korduma kippuvad küsimused
Q:Kui keerme suurus jääb samaks, kas pesa ikka sobib äärikuga kuuskantpeaga poldi kruviga?
A:Mitte tingimata. Pistikupesa suurus sõltub kuusnurksest tasapinnalisest mõõtmest, mitte keerme spetsifikatsioonist. Identsed keermed ei taga pea mõõtmete vastavust.
Q:Kas ma saan kinnitada ristsüvendi ühilduvust lihtsalt kruvikeeraja otsiku sisestamisega?
A: Ei. Kasutajad peavad kontrollima biti suurust, sisestussügavust ja küljevahet. Kulunud osad võivad libiseda sobimatutesse süvenditesse ja luua vale kinnituse.
Q:Kui kuuskantpesa libiseb pingutamise ajal, kas ma saan pöördemomendi jaoks lülituda ristsüvendile?
A: Ainult siis, kui ristsüvendi profiil on täielikult sobitatud ja saadaval on piisavalt aksiaalset ruumi. Topeltajam ei tähenda, et need kaks liidest oleksid koormuse all vahetatavad.
Q:Kas ääriku välisläbimõõt mõjutab asendussobivust?
A: Jah. Ääriku läbimõõt ja pinnakujundus muudavad laagri rõhku ja vahekaugust ümbritsevate komponentidega, nii et need peavad ühtima algse koostu konstruktsiooniga.
Säilitage kinnitusdetailide kordustellimuste kohta täielikud andmed
Insenerid peaksid iga kahe ajamiga kinnitusdetaili jaoks registreerima ristsüvendi tüübi, kuuskantmõõtmed, ääriku geomeetria ja keerme parameetrid. Füüsilise sobivuse testimine heakskiidetud näidiste põhjal enne masstarnet vähendab visuaalsest sarnasusest tingitud hankevigu. Lukustage joonised ja osanumbrid, kui proovid läbivad koostu valideerimise, et hoida kordustellimused järjepidevad mitme tootmistsükli jooksul.
