Suure tihedusega tööstusautomaatika ja täiustatud toitejaotussüsteemide puhul kasutavad magnetlukustusreleed püsimagneteid ja magnetühendust, et saavutada bistabiilne lukustus ilma mähise pideva pingeta. Kuid töötamine suure võimsusega trafode, muutuva sagedusega ajamite ja paralleelsete lülitusahelate kõrval ohustab neid komponente tugevate hajuvate magnetväljadega. Varjestamata sõlmed kannatavad korrapäratute kontaktide põrkumise, magnetilise küllastuse triivi ja tahtmatute lülitushäirete tõttu. Spetsiaalse relee EMI kaitsekatte projekteerimine tagab kriitilise magnetvoo manööverdamise ja keskkonnakaitse. Tänu ülitäpsele progressiivsele stantsimisele ja täiustatud materjalide optimeerimisele pakub meie lähtetehas ülemaailmsetele Tier-1 elektriseadmete tootjatele erakordset mõõtmete stabiilsust ja elektromagnetilist ühilduvust (EMC).
Haava magnetvälja haavatavused tööstuslikes lukustusreleedes koos releekilbi katte kaitsega
Usaldusväärse bistabiilse lukustuse säilitamine sõltub püsimagneti ja elektromagnetilise mähise vahelise sisemise magnetilise tasakaalu säilitamisest. Välised elektromagnetilised häired (EMI) moonutavad seda sisemist vooluringi, põhjustades talitlushäireid, mida saab kõrvaldada korralikult projekteeritud releekilbi korpuse struktuuridega.
- Hulkuva voo pealtkuulamine: läheduses olevad induktiivsed koormused tekitavad vahelduvaid magnetvälju, mis tungivad läbi varjestamata releekorpuste, muutes sisemise armatuuri hoidejõudu. Täpselt-paigaldatud releekaitse kate blokeerib välise hajuvvoo ja stabiliseerib sisemise magnetvälja jaotuse.
- Vale komistamine ja oleku ümberpööramine: Välised magnetilised piigid võivad enneaegselt käivitada südamiku küllastumise, sundides tegema soovimatuid lülitustoiminguid või keelama nutikate elektrivõrkude kauglahutusmehhanismid.
- Kahesuunaline ülekõne: Tihe PCB paigutus ja mitme releega juhtpaneelid ohustavad kahesuunalisi häireid, kus relee käivitamise impulsid häirivad külgnevat mikroelektroonikat ja andureid.
- Termiline ja keskkonna halvenemine: Varjestamata seadmed, mis töötavad kõrge vibratsiooniga ja suure tolmuga tööstuskeskkonnas, seisavad silmitsi sisemiste magnetteede kiirenenud mehaanilise kulumise ja oksüdeerumisega.
Relee kaitsekatte konstruktsiooni ja magnetilise manöövri põhimõtted
Tõhus relee kaitsekatte korpus nõuab relee südamiku täielikuks isoleerimiseks täpset mehaanilist kinnitust ja optimeeritud pehmeid magnetilisi omadusi.
Konstruktsioonikoostu komponendid

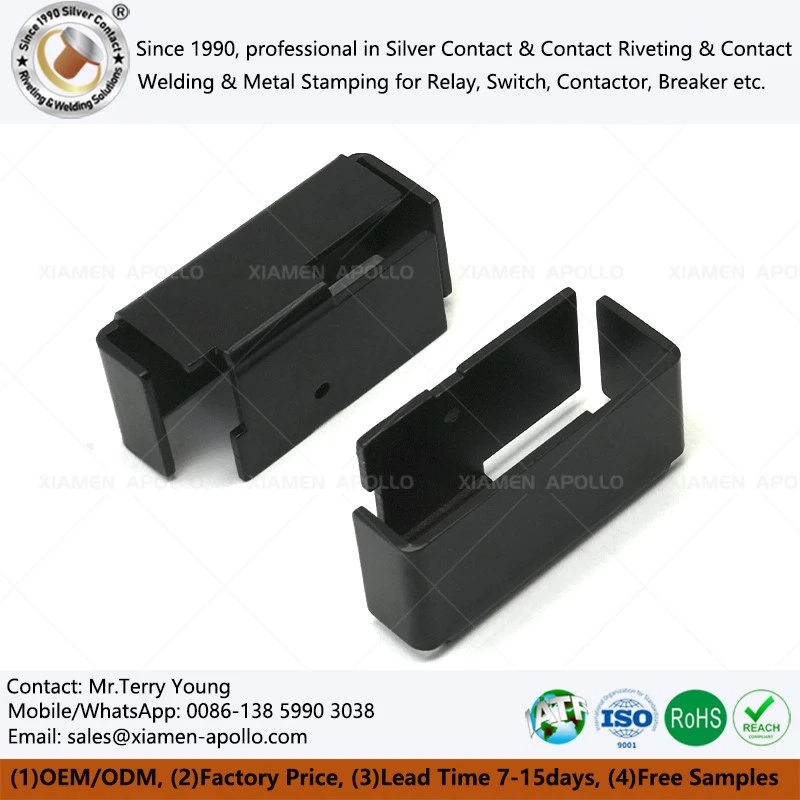

- Pearelee korpus: Moodustatud süvatõmbe ja järkjärgulise stantsimise teel, mis katab täielikult relee magnetmähise, südamiku ja armatuuri sisemist juhtimisruumi raiskamata.
- Integreeritud kinnitusriivid: Täppiskonstrueeritud mehaanilised lukud, mis kinnitavad kaane tihedalt relee korpuse külge, et vältida vibratsioonist tingitud lõdvenemist.
- Puhvertihenduskiht: Sisemised summutusvahendid minimeerivad mehaanilist mikrovibratsiooni, kaitstes samal ajal õhu tolmu ja ümbritseva niiskuse eest.
Magnetvoo manööverdamismehhanism
Relee metallkorpus kasutab suure läbilaskvusega pehmeid magnetmaterjale, mille magnettakistus on oluliselt madalam kui õhu- või sisemised releevahed. Kui väline magnetvoog põrkab vastu väliskesta, suunatakse jõujooned mööda suure läbilaskvusega korpuse seinu, mitte ei tungi sisemist südamikku. See loob turvalise Faraday-laadse magnetpuuri, mis kaitseb püsimagneti hoidevoogu.
Konsulteerige meie elektriinseneridega juba täna
Elektromagnetiliste varjestuskatete võrdlev materjalianalüüs
Õige tooraine valimine on elektromagnetilise varjestuse efektiivsuse, mehaanilise tugevuse ja elektromagnetilise varjestuse katte tootmiskulude tasakaalustamiseks mahutootmise puhul ülioluline.
| Materjali klassifikatsioon | Esialgne läbilaskvus (μᵢ) | Küllastusinduktsioon (Bs) | Tõmbetugevus (MPa) | Esmane tööstuslik rakendus |
|---|---|---|---|---|
| Külmvaltsitud süsinikteras (SPCC / Q195) | μᵢ Suurem kui 300 või sellega võrdne | 1.2‑1.5 T | 270-410 MPa | Tööstuslikud MCCB kaitselülitid, nutikad arvestid, suure mahuga releemoodulid |
| Permalloy (raud-nikli sulam 1J85) | μᵢ Suurem või võrdne 30 000 | 0.75 T | 450-600 MPa | Täpsed kosmosereleed, ülitundlikud meditsiinilise side andurid |
| Silikoonteras (külmvaltsitud teradele orienteeritud) | μᵢ Suurem kui 2000 või sellega võrdne | 1.9 T | 300-500 MPa | Suure võimsusega võrgukontaktorid, raskeveokite tööstusautomaatikasüsteemid |

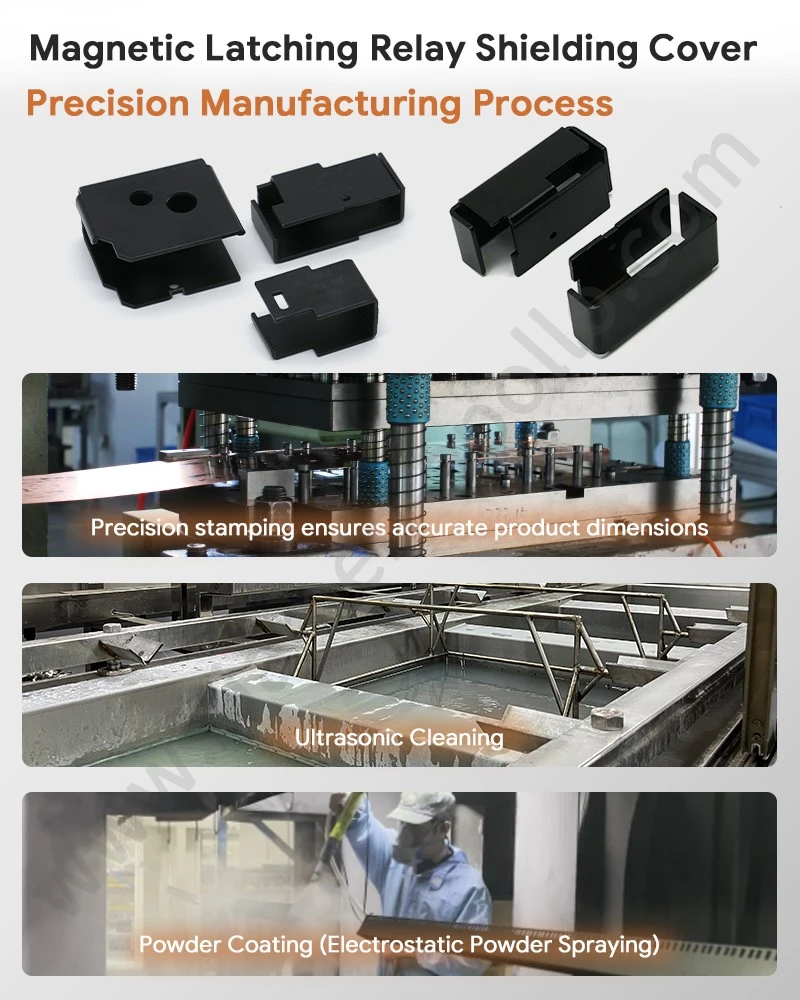

EMI kaitsekatte järkjärguline stantsimine ja tootmiskvaliteedi kontroll
Range mõõtmete korratavuse saavutamine miljonite EMI kaitsekatete puhul nõuab ranget protsessikontrolli vastavalt IATF 16949 kvaliteedistandarditele.
- Progressiivne täppistööriist: Mitme jaamaga stantsid teostavad ühe tõmbega tühjendamist, läbitorkamist ja sügavtõmbamist magnetilise lukustusrelee komponentide metallist kaitsekatte jaoks, säilitades seina paksuse ühtluse ja jäsemete kõrgused alla 0,02 mm.
- Springbacki hüvitis: Arvutisimuleeritud tööriista geomeetria nihutab madala süsinikusisaldusega terasest materjali tagasitõmbumist, tagades ühtse paigaldusava sammu ja vormi nurgad (±0,5 kraadi) standardsete EMI varjestuskorpuse stantsimisprofiilide jaoks.
- Pinnatöötlus ja korrosioonitõrje: Elektrostaatilised pulbervärvid või passiveerimiskihid tagavad ASTM B117 järgi üle 500 tunni neutraalse soolapihustuse (NSS) vastupidavuse, hoides ära punase rooste tekkimise niiskes keskkonnas.
- Statistilise protsessi juhtimine (SPC): Automatiseeritud optilised kontrollisüsteemid jälgivad kriitilisi mõõtmeid, tagades tootmisvõimsuse indeksi CpK, mis on suurem või võrdne 1,33-ga.
võtke meiega ühendust
Koheseks inseneriülevaateks saatkeRelee EMI kilbi katejoonis või füüsiline proov koos nõutava terase klassi, lehe paksuse, katte spetsifikatsiooni, kriitiliste tolerantside, aastamahu ja magnetkatse tingimustega. Tootmismeeskond saab enne mahu vabastamist hinnata tembeldamise teostatavust, tööriistanõudeid, katte kontrolli, kontrollipunkte ja proovide tootmist.
