Elektrikontaktide galvaniseerimise standardid: selgitatud kuld-, hõbe- ja tinakatmine

Elektriline kontaktplaat kontrollib pinna oksüdatsiooni, kontakttakistust, kulumiskäitumist ja pikaajalist ühenduse stabiilsust. Kuld-, hõbe- ja tinakate täidavad erinevaid elektrilisi ja mehaanilisi nõudeid; katte valikul tuleb arvesse võtta voolu, kontaktjõudu, lülitussagedust, paaritsükleid, mitteväärismetallide ühilduvust ja töökeskkonda. Elektrikontaktide tootjate ja OEM-i ostumeeskondade jaoks tuleks katte paksus, haardumine, poorsus ja kontrollimeetodid täpsustada enne tootmise vabastamist.

Galvaniseerimine katab juhitava metallikihi juhtivale põhimikule, et muuta selle pinnaomadusi ilma kogu komponendi puistematerjali muutmata. Releekontaktides, vaskklemmides, stantsitud pistikutes ja hõbedase kontakti neetides mõjutab kate nii liidese elektrijuhtivust kui ka pinna lagunemise kiirust.

Kontakttakistus ja pindkile moodustumine

Kontakttakistus sõltub metallilise kokkupuute tegelikust pindalast, kontaktjõust, pinna karedusest, saastumisest ja pinnakile omadustest. Kuigi kontaktil võib olla suur nähtav ala, läbib elektrivool palju väiksema arvu mikroskoopilisi kontaktpunkte.

Hõbe tagab kõrge elektrijuhtivuse, kuid väävlit sisaldavas keskkonnas võib tekkida hõbesulfiid. Kuld talub oksüdatsiooni ja sobib madala tasemega signaalikontaktide jaoks, samas kui tina pakub praktilist pinda paljudele eraldatavatele vaskühendustele, kuid võib teatud tingimustel tekitada oksiidkilesid ja määrdumist.

Oksüdatsiooni-, väävli- ja korrosioonikatsed

Katte toimivus sõltub teeninduskeskkonnas esinevatest kemikaalidest. Hõbe võib väävlit sisaldavas keskkonnas tuhmuda; tinaoksiid võib suurendada takistust madalate kontaktjõudude korral; ja kulla korrosioonikindlust võivad kahjustada poorid, mis paljastavad aluspinna.

Soolapihustustesti ASTM B117 järgi hindab korrosiooni käitumist kontrollitud soola-udu keskkonnas. Kuid see ei ennusta otseselt jõudlust väävlirikkas tööstuskeskkonnas, segatud gaasikeskkonnas ega tegelikku elektrilülituskohustust. Katsemeetodid peaksid seetõttu ühtima kasutusel eeldatava rikkemehhanismiga.

Elektriliste kontaktplaatide tarnijate puhul peaks kvalifikatsioon eristama kosmeetilist värvimuutust kontakttakistuse mõõdetavast suurenemisest, kattekihi korrosioonist ja mehaanilise terviklikkuse kadumisest.

Kulumiskindluse ja paaritumistsükli nõuded

Pinnase paksus tuleb valida pigem eeldatava mehaanilise ja elektrilise koormuse kui üldise katte spetsifikatsiooni järgi.

• Kullatud signaalikontaktid: määrake minimaalne kohalik kulla paksus, paaritumistsükli sihtmärk ja lubatud takistuse muutus.
• Hõbetatud lülituskontaktid: hinnake kaare erosiooni, materjali ülekandumist kontaktide vahel, termilist koormust ja kontaktjõudu.
• Tinaga kaetud vase stantsimine: hinnake sisestusjõudu, kahjustuste mõju, oksiidkile käitumist ja kavandatud ühendussüsteemi.

Paksem kate ei taga automaatselt pikemat kasutusiga. Haardumine, poorsus, sademe kõvadus, pinna karedus ja kontaktrõhu jaotus võivad olla sama olulised.

Õige kattekiht sõltub elektrilisest võimsusest, kontakti geomeetriast, aluspinnast, keskkonnatingimustest ja siht kasutusiga. Kuld valitakse üldiselt stabiilsete madalatasemeliste signaaliliideste jaoks, hõbedane juhtivate vooluteede jaoks ja tina paljude kulutundlike vasest ühendussüsteemide jaoks.

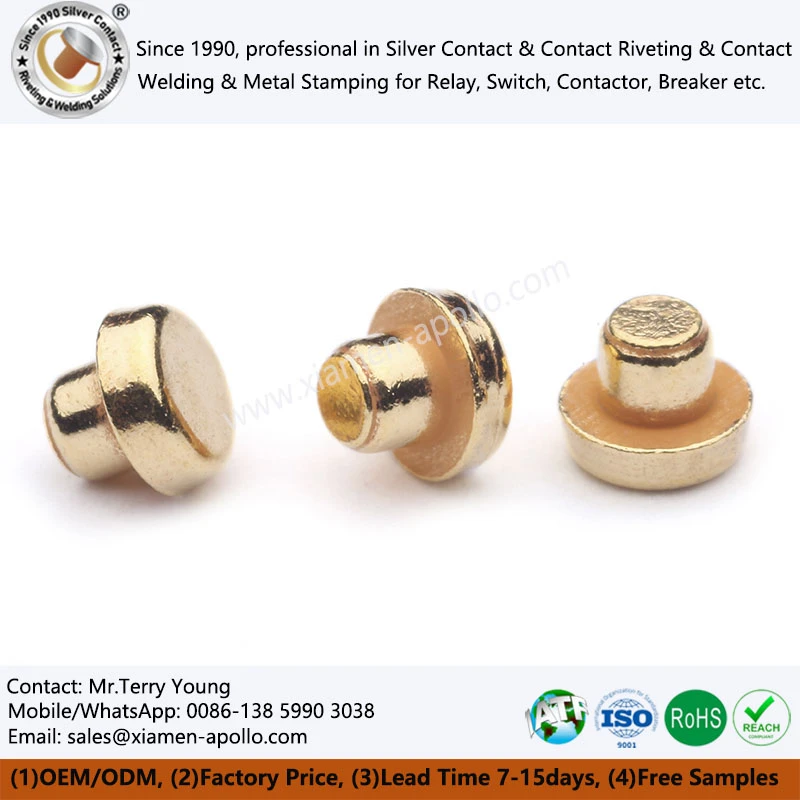

Kullatud madala tasemega signaalide ja täppispistikute jaoks

Kuld on kasulik, kui kontakt peab säilitama madala ja stabiilse liidese takistuse madala pinge ja voolu tingimustes. See ei moodusta kergesti isoleerivaid oksiidkilesid, mis on seotud paljude mitteväärismetallidega.

Kullakatte spetsifikatsioonid peaksid eristama kõvakullasulami ladestisi ja pehmemaid kõrge puhtusastmega kullaladestusi. Korduvaks paaritamiseks kasutatakse tavaliselt kõva kulda, mis on sageli legeeritud väikeste koguste muude metallidega. Pehmem kuld võib sobida piiratud mehaanilise kulumisega rakenduste jaoks.

Peamised spetsifikatsioonimuutujad hõlmavad järgmist:

• Minimaalne kohaliku kulla paksus, mõõdetuna mikromeetrites (μm).
• Kulla koostis ja sademe kõvadus.
• Vajadusel nikkel või muu kvalifitseeritud tõkkekihi paksus.
• Poorsus ja avatud substraadi aktsepteerimise kriteeriumid.
• Paaritustsüklid, kontaktjõud ja lubatud kontakttakistuse muutus.

Ainuüksi nominaalne keskmine paksus ei pruugi kaitsta servi, stantsitud nurki ega tugevalt kuluvaid piirkondi. Joonisel tuleks määratleda mõõtmiskohad ja minimaalse paksuse aktsepteerimise kriteeriumid.

Releekontaktide ja toiteklemmide hõbedamine

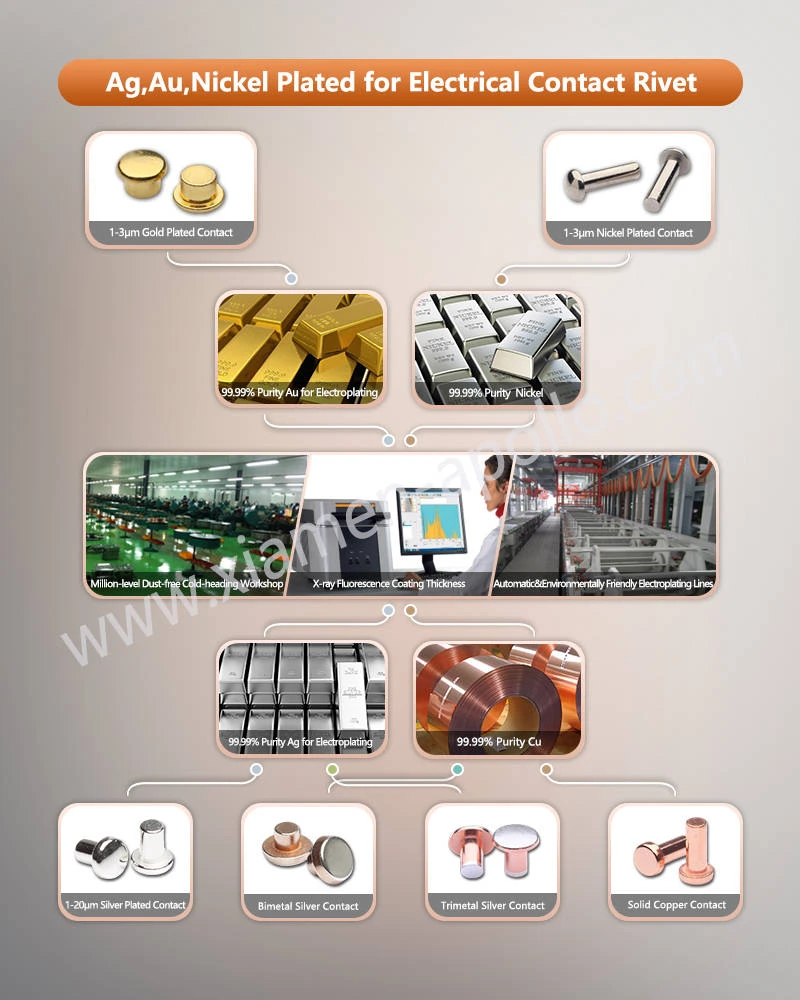

Hõbedat kasutatakse laialdaselt, kui esmatähtsaks on madal elektritakistus ja voolutugevus. Hõbetatud kontaktneedid, vaskklemmid ja releekomponendid võivad tagada juhtiva pinna, säilitades samal ajal vasepõhise struktuurse substraadi.

Pinnastuse spetsifikatsioonis tuleb arvesse võtta erinevust hõbetatud pinna ja tahke hõbedase kontakti vahel. Plaaditud vasest osal on juhtiv mitteväärismetalli peal funktsionaalne pinnakate; bimetallist kontaktneet võib selle asemel kasutada hõbedast kontaktkihti, mis on vormimis- või sidumisprotsessi kaudu ühendatud vasest varrega.

Lülitusseadmete puhul ei tohiks hõbedamist käsitleda õige kontaktmaterjali asendajana. Kaareenergia, lülitusvool, koormuse induktiivsus, avanemiskiirus ja kontakti geomeetria võivad vajada hõbedasulamit, näiteks AgSnO₂ või AgNi, mitte puhta hõbedast katet.

Tina katmine vase stantsimiseks ja elektriklemmidele

Tinakatmist kasutatakse laialdaselt vasest ja vasesulamist stantsitud osadele, kuna see toetab praktilist elektrilist ühendamist ja ühildub paljude jootmis- ja klemmide ühendamise protsessidega.

Kuid tina ei sobi üldiselt madala tasemega signaalikontaktide jaoks. Tinaoksiid võib mõjutada liidese takistust, eriti kui kontaktjõud ei ole pinnakile katkestamiseks piisav. Vibratsioonist või termilisest liikumisest põhjustatud närimine võib samuti tekitada kulumisjääke ja ebastabiilse takistuse.

Tinaga kaetud vase stantsimise spetsifikatsioonid peaksid määratlema:

• Tinakihi paksus ja kas viimistlus on matt või särav.
• Vasest substraadi klass ja karastus.
• Vajaduse korral alakatte või tõkkekihi nõuded.
• Kavandatava ühenduse jootmis- või pressimisnõuded.
• Tundliku geomeetria ja töötingimuste vurrude riski hindamine.

Tina vurrude juhtimine nõuab erilist tähelepanu tihedalt asetsevate juhtmete ja tundlike elektroonikasõlmede puhul. Kohaldatavad leevendusmeetmed tuleks valida projekti läbivaatamise ja kvalifikatsioonikatsetuste kaudu, mitte eeldada, et konkreetne nimipaksus kõrvaldab riski.

Materjali valik töötingimuste järgi

Need on esialgsed valikujuhised, mitte universaalsed retseptid. Lõplik valik tuleb kinnitada toote elektrilise võimsuse, kohaldatavate IEC nõuete ja tegeliku töökeskkonnaga.

Katte paksus ja nakkuvus on eraldi kvaliteedinäitajad. Kattekiht võib täita oma nimipaksuse nõuet, kuid ebaõnnestub pinna halva ettevalmistuse, liigse sisemise pinge, ebapiisava aktivatsiooni või katte ja aluspinna vahelise kokkusobimatuse tõttu.

Katte paksuse ja mõõtmiskohtade määratlemine

Tehnilisel joonisel tuleks täpsustada kattematerjal, minimaalne lokaalne paksus, mõõtmismeetod ja funktsionaalsed mõõtmiskohad. Kui kasutatakse tõkkekihti, tuleks selle paksust reguleerida funktsionaalsest väliskattest eraldi.

Ükski standard ei hõlma iga plaadistussüsteemi ja komponentide geomeetriat. Joonistus- ja ülevaatusplaanis tuleks määratleda kohaldatav väljaanne, katsetingimused, valimi suurus ja vastuvõtupiirid.

XRF paksuse mõõtmine ja ristlõike analüüs

XRF sobib paljude metallkatete rutiinseks kontrollimiseks, kui katte koostist, aluspinda ja mõõtmise geomeetriat toetab instrumendi kalibreerimine. Mitmekihiliste süsteemide puhul peab mõõtmismeetod eristama üksikuid kihte või kasutama valideeritud mudelit.

Ristlõike mikroskoopia annab otseseid tõendeid katte paksuse, kihi pidevuse ning katte ja aluspinna vahelise liidese kohta. See on eriti kasulik protsesside valideerimisel, rikete analüüsil ja servade katvuse või lokaalse delaminatsiooni uurimisel.

Tootmiskontrolli kavas tuleks täpsustada:

• Mõõtmiskohad, sealhulgas servad või kontakttsoonid, kui need on funktsionaalsed.
• Minimaalne lokaalne paksus ja lubatud kõikumine.
• Kalibreerimisstandardid ja mõõtmissagedus.
• Vajadusel läbilõike ettevalmistamise ja hindamiskriteeriumid.
• Kontrolli tulemuste ja tootmispartii vaheline jälgitavus.

Adhesioonikatsed ja paindekatse piirangud

Adhesioonihäired võivad tuleneda ebapiisavast puhastamisest, mittetäielikust aktiveerimisest, saastumisest, liigsest ladestuspingest või külgnevate kihtide halvast ühilduvusest.

Painutustest võib olla kasulik sobivate lehtmetallist proovide puhul, kuid see ei ole universaalne meetod plaaditud elektrikontaktide jaoks. Tulemust mõjutavad painderaadius, aluspinna paksus, elastsus ja katte paksus. Väikesed tembeldatud osad võivad vajada kliendi poolt heaks kiidetud katsemeetodit või tüüpilist protsessikupongi.

Vastuvõtukriteeriumid peaksid määratlema pärast katsetamist lubatavad tingimused, nagu nähtava ketenduse või eraldumise puudumine kindlaksmääratud kontrollimeetodil. Kui funktsionaalne kate peab deformatsiooni ajal puutumatuks jääma, peab see nõue olema selgesõnaline.

ASTM B117 soolapihusti ja teeninduskeskkonna kvalifikatsioon

ASTM B117 määratleb kontrollitud soola-uduga kokkupuute protseduuri. See on kasulik korrosioonikäitumise võrdlemiseks kindlaksmääratud tingimustes, kuid see ei määra universaalset läbimise/tõrke kestust kõikidele kullatud, hõbetatud või tinaga kaetud komponentidele.

Näiteks soola-udu test ei pruugi reprodutseerida hõbeda sulfideerumist, segagaasidega kokkupuudet, kondensatsioonitsükleid ega elektrikaare tekkimist. Kui need mehhanismid reguleerivad kasutusiga, peaks kvalifitseerimine hõlmama asjakohast keskkonnakatset ja vajaduse korral kontakttakistuse mõõtmist enne ja pärast kokkupuudet.

Galvaniseerimise keemia mõjutab töötajate ohutust, reoveepuhastust, protsesside juhtimist ja keskkonnanõuetele vastavust. Tsüaniidivabad protsessid võivad vähendada konkreetseid tsüaniidiga seotud ohte, kuid see termin ei kinnita, et kogu plaadistamise toiming on keskkonnale kahjutu või vastab automaatselt kõikidele kehtivatele eeskirjadele.

Tsüaniidivaba hõbetamine: protsessi kvalifikatsioon

Tavalistes hõbetamise protsessides võib kasutada tsüaniidipõhiseid elektrolüüte. Saadaval on ka alternatiivsed keemiad, kuid nende sobivus sõltub aluspinnast, sademe omadustest, komponendi geomeetriast ja tootmisnõuetest.

Tsüaniidivaba protsess peaks vastama samadele funktsionaalsetele kriteeriumidele nagu mis tahes muu plaadistussüsteem:

• Katte paksus ja ühtlus funktsionaalsetel pindadel.
• Adhesioon ja vastupidavus ketendusele.
• Pinna välimus ja ladestise koostis.
• Elektriline kontakttakistus ja keskkonnastabiilsus.
• Vanni stabiilsus, reovee kontroll ja protsessi korratavus.

Keemiline muutus võib mõjutada ladestise morfoloogiat, viskejõudu, poorsust ja protsessiakna stabiilsust. Olemasolevaid protsessiparameetreid ei tohiks eeldada, et plaadistuskeemia asendamisel muutumatul kujul üle kantakse.

RoHS, REACH ja ainete deklaratsioonid

RoHS ja REACH käsitlevad erinevaid regulatiivseid nõudeid. RoHS piirab teatud ohtlike ainete kasutamist elektri- ja elektroonikaseadmetes, samas kui REACH reguleerib kemikaale ja nendega seotud kohustusi, sealhulgas kohaldatavaid piiranguid ja ainete edastamise nõudeid.

Väidet "vastab RoHS-ile" või "vastab REACH-ile" tuleks toetada asjakohaste deklaratsioonidega ja asjakohase toote ja turu kohta käiva materjaliga. Väidet ei tohiks tuletada üksnes tsüaniidi puudumisest plaadistusvannis.

OEM-tarnija kvalifikatsiooni jaoks võib dokumentatsioonipakett sisaldada järgmist:

• Pindamiskeemia ja asjakohased protsessideklaratsioonid.
• Aluspinna ja kattematerjali deklaratsioonid.
• Kohaldatav RoHS- ja REACH-dokumentatsioon.
• Teave piiratud kasutusega ainete kohta eelnevatelt materjalide tarnijatelt.
• Partii identifitseerimise ja jälgitavuse kirjed.
• Muudatustest teavitamise ja ümberkvalifitseerimise nõuded.

Tootmiskontrollid ja tarnijate auditipunktid

Elektrilise kontaktplaadi tarnija peaks demonstreerima protsessi juhtimist alates substraadi ettevalmistamisest kuni lõppkontrollini. Audit peaks keskenduma dokumenteeritud protsessile ja tegelikele tootmisdokumentidele, mitte ainult sertifikaatidele.

ISO 9001 ja IATF 16949 võivad sõltuvalt tarnija sertifitseerimisalast toetada dokumenteeritud kvaliteedijuhtimist. Kumbki sertifikaat iseenesest ei tõenda, et konkreetne plaadi paksus, nakkumistulemus või keskkonnakatse nõue on täidetud.

Kuidas mõõdetakse elektrikontaktide kulla-, hõbe- või tinakatte paksust?

Röntgenfluorestsentsi (XRF) kasutatakse tavaliselt mittepurustava paksuse mõõtmiseks, kui kattesüsteem ja geomeetria on sobivad. Ristlõike mikroskoopia abil saab kontrollida kihi paksust ja liideseid.

Milliseid plaadistuse katseid peaks elektrikontaktide tootja OEM-i kvalifitseerimiseks ette nägema?

Katseplaan sõltub rakendusest. Tüüpilised tõendid hõlmavad kattekihi paksuse mõõtmist, nakkekatseid, korrosioonikatseid ja kohaldatavaid materjalide deklaratsioone.

Kas Hiina elektriliste kontaktplaatide tarnija võib pakkuda RoHS/REACH-dokumentatsiooni ja tootmise jälgitavust?

Kvalifitseeritud tarnija peaks suutma esitada kohaldatavad materjalideklaratsioonid ja partiide tootmisdokumendid, kui need sisalduvad tema kvaliteedisüsteemis ja tarnelepingus.

Esitage omaKuldkattega elektrilised kontaktidjoonis, substraadi klass, nõutav kattemetall, minimaalne paksus ja töötingimused tehniliseks ülevaatuseks. Enne järgmise elektrikontakti tellimuse vormistamist taotlege pakkumist, mis hõlmab plaadistuse teostatavust, kontrollimeetodeid, näidiste valideerimist ja tootmisvõimsust.
